Quick Facts
- Abmessungen 2500 x 1000 mm
- Modelltyp Kommunikationsmodell / Anlagenmodell
- Maßstab 1:100
- Material PLA, PS, Folierung, Print
- Verfahren 3D-Druck, CNC-Fräsen, Lasercut, Handfinish
- Standort Frankfurt
- Besonderheiten Filigrane Verrohrung, CI-konform
- Projektpartner INERATEC GmbH

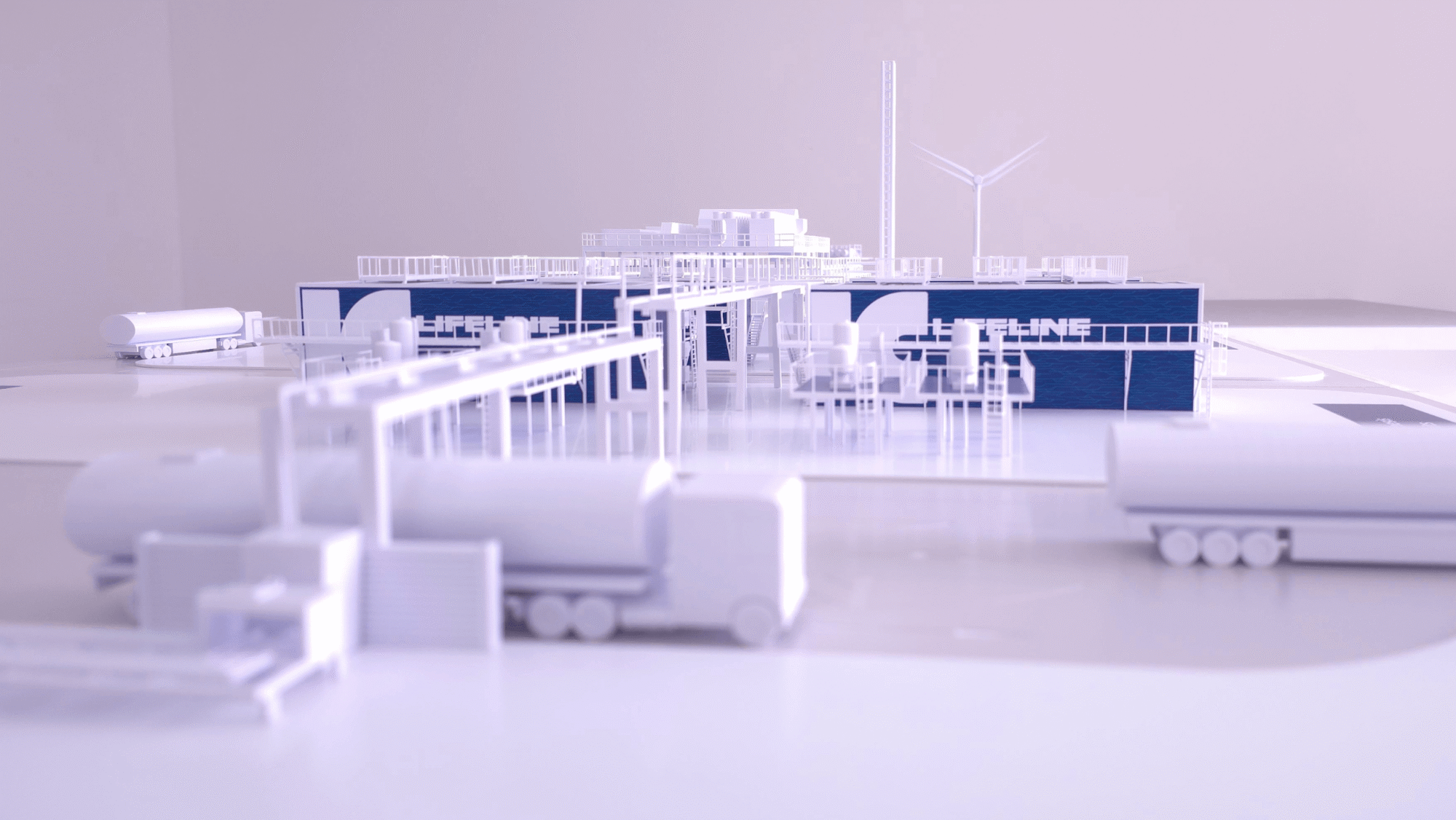

Gesamtansichten, Module und Detailtiefe
Modellansatz und Zielsetzung

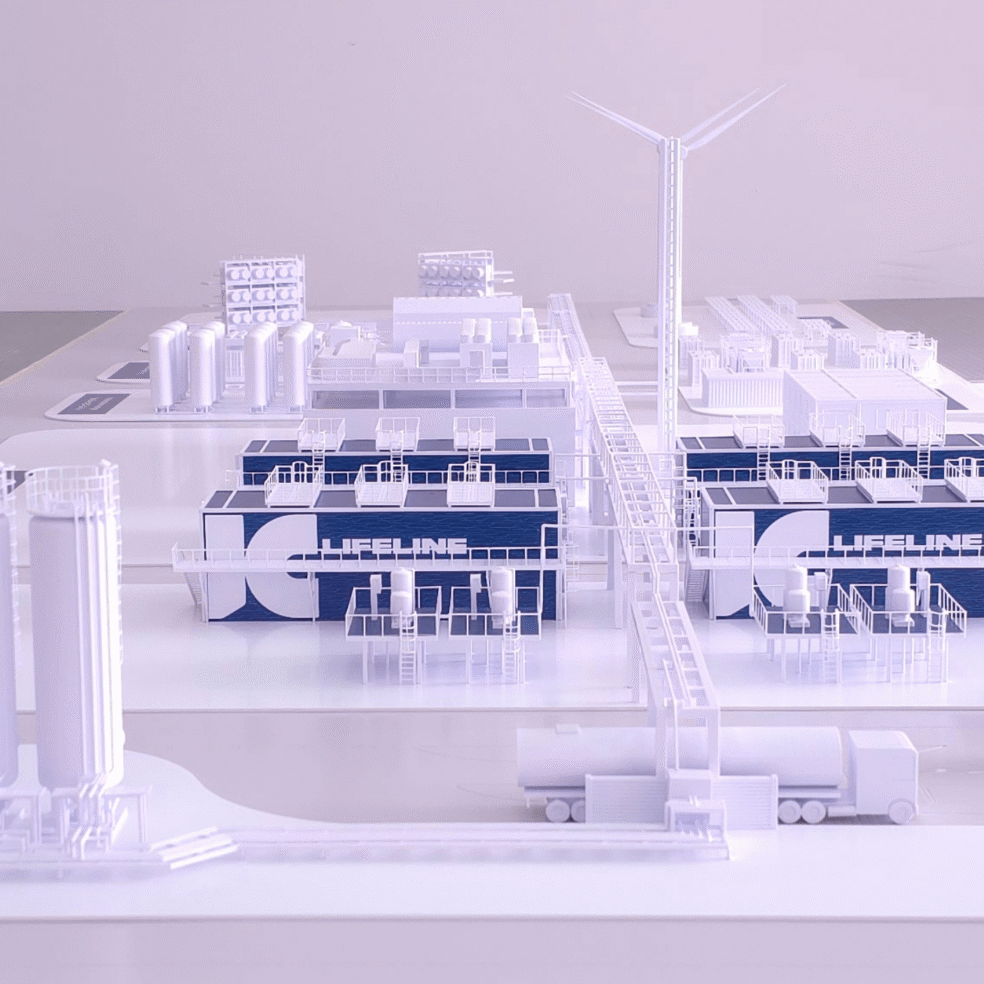

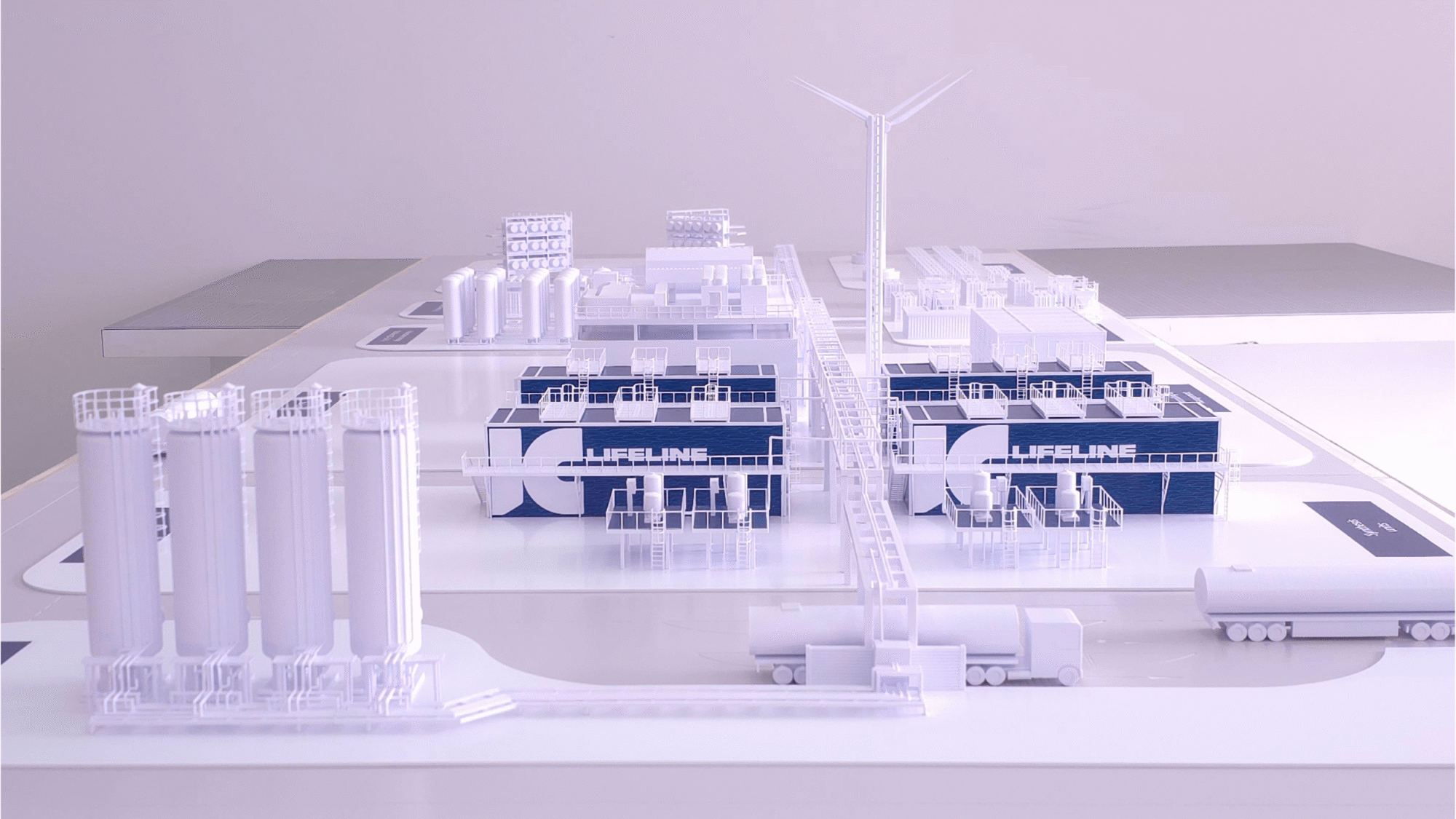

Für die modular aufgebaute Anlage „ERA ONE“ von INERATEC in Frankfurt haben wir ein Kommunikationsmodell im Maßstab 1:100 gefertigt – extrem filigran ausgearbeiteter Verrohrung.
Ziel war eine belastbare, gut lesbare Präsentationsbasis für Messe und Ausstellung: Fokus auf die entscheidenden Module, der übrige Anlagenbereich bewusst neutral gehalten.
-
→ Anforderungen an das Modell
☰ × -
Ein Kommunikationsmodell muss Komplexität reduzieren – ohne Inhalt zu verlieren. Unser Fokus lag daher auf:
-

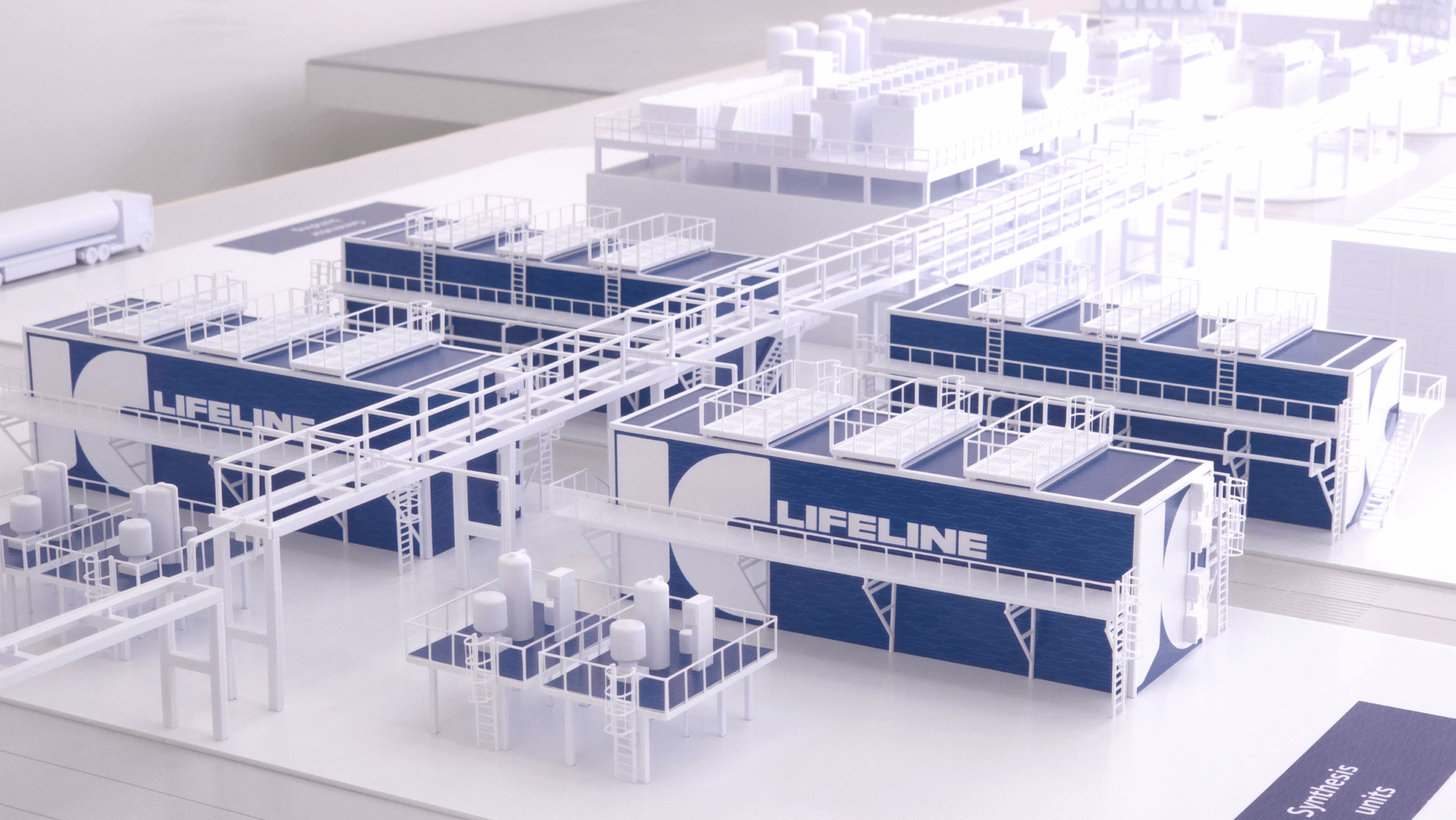

Klare Modul-Logik: Relevante ERA-ONE-Module sofort erkennbar und vergleichbar darstellen.
-

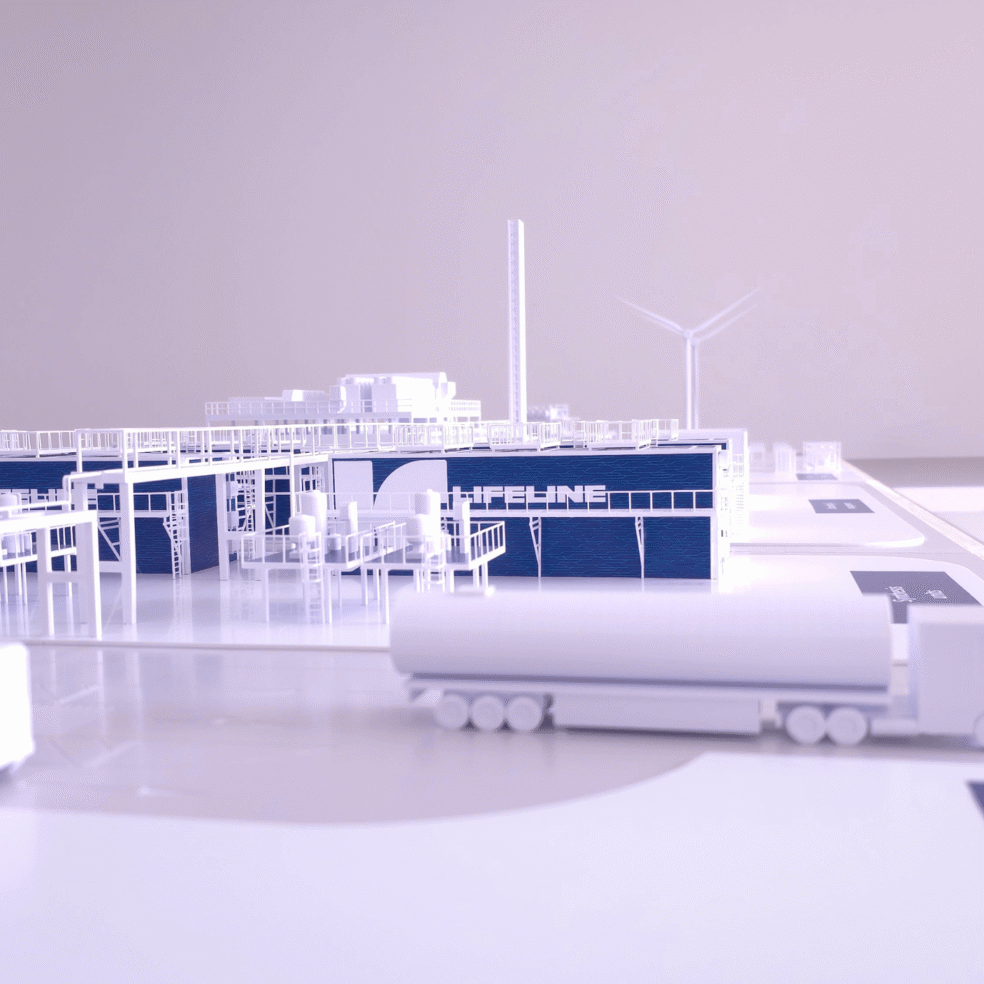

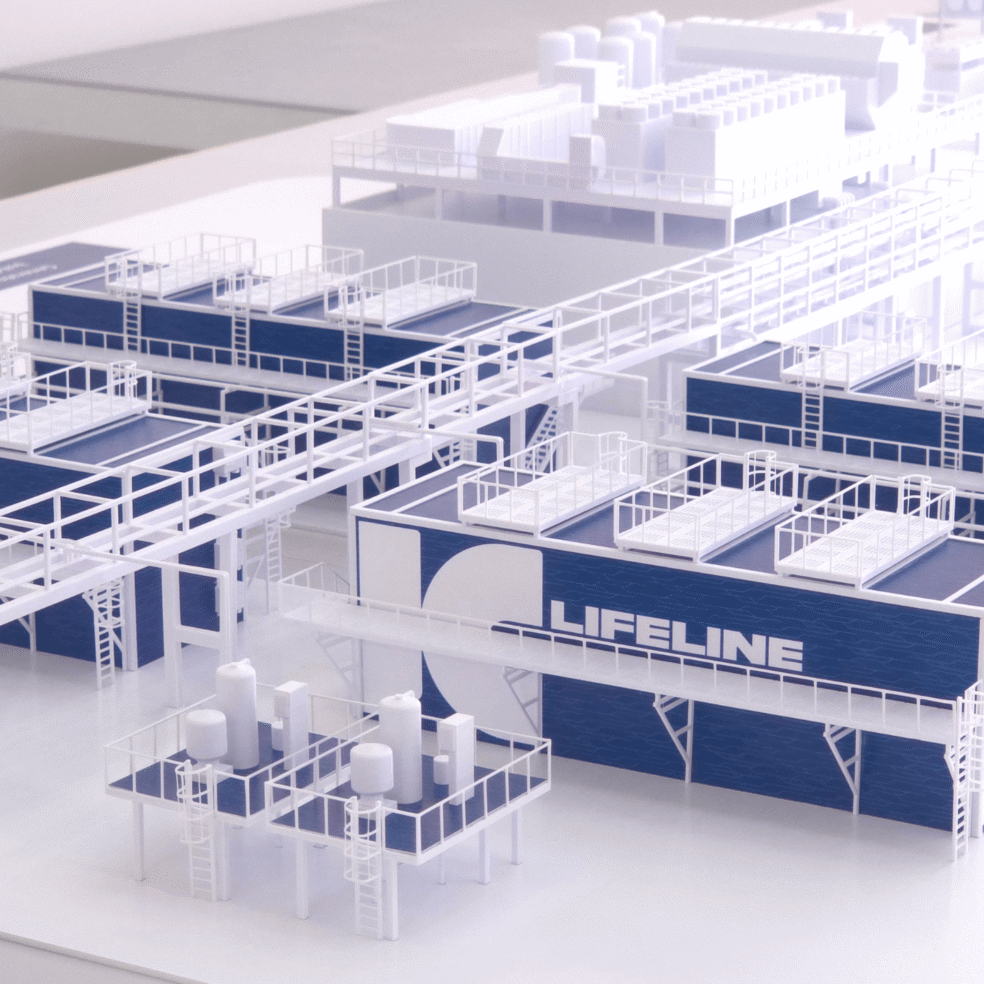

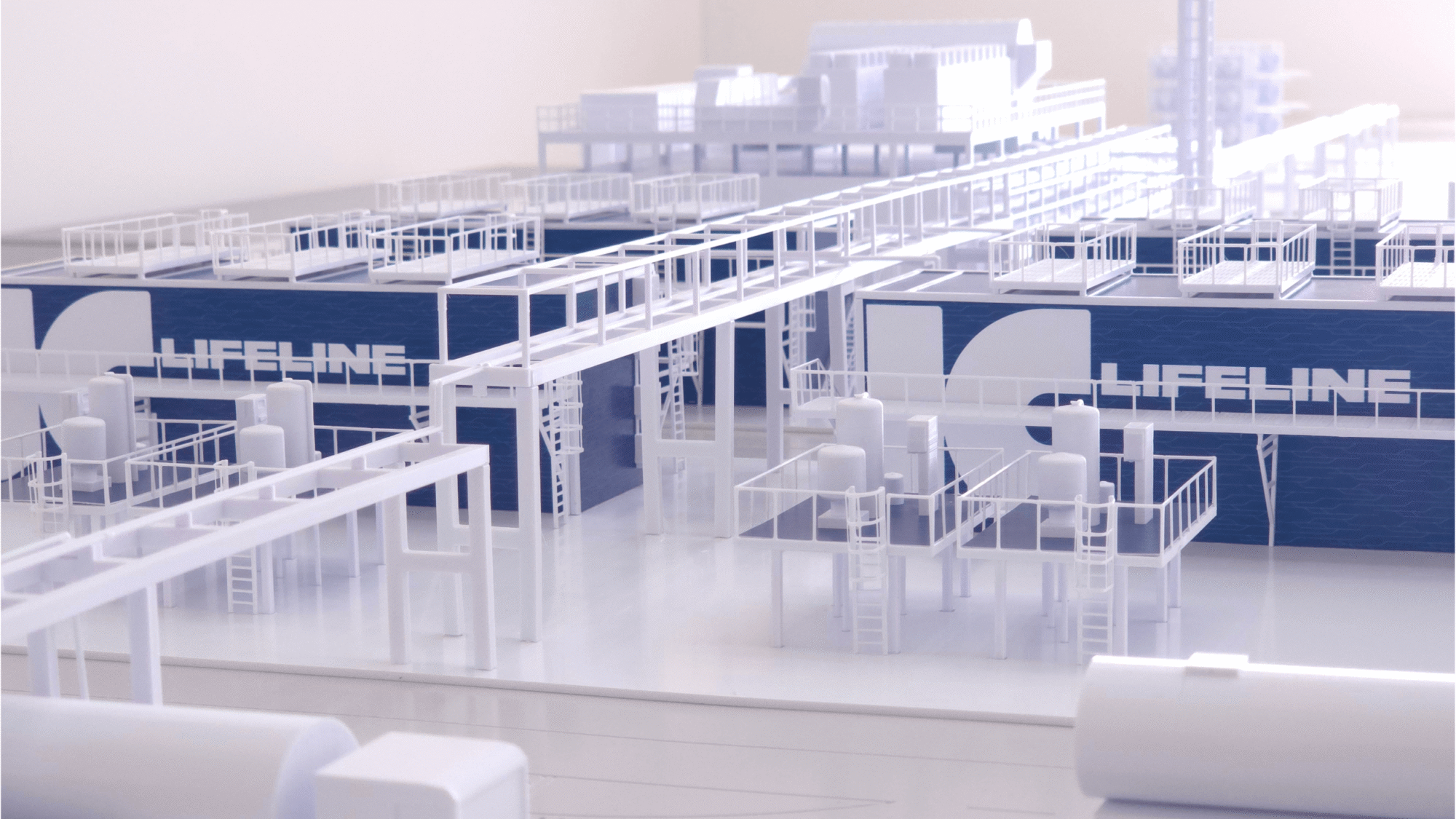

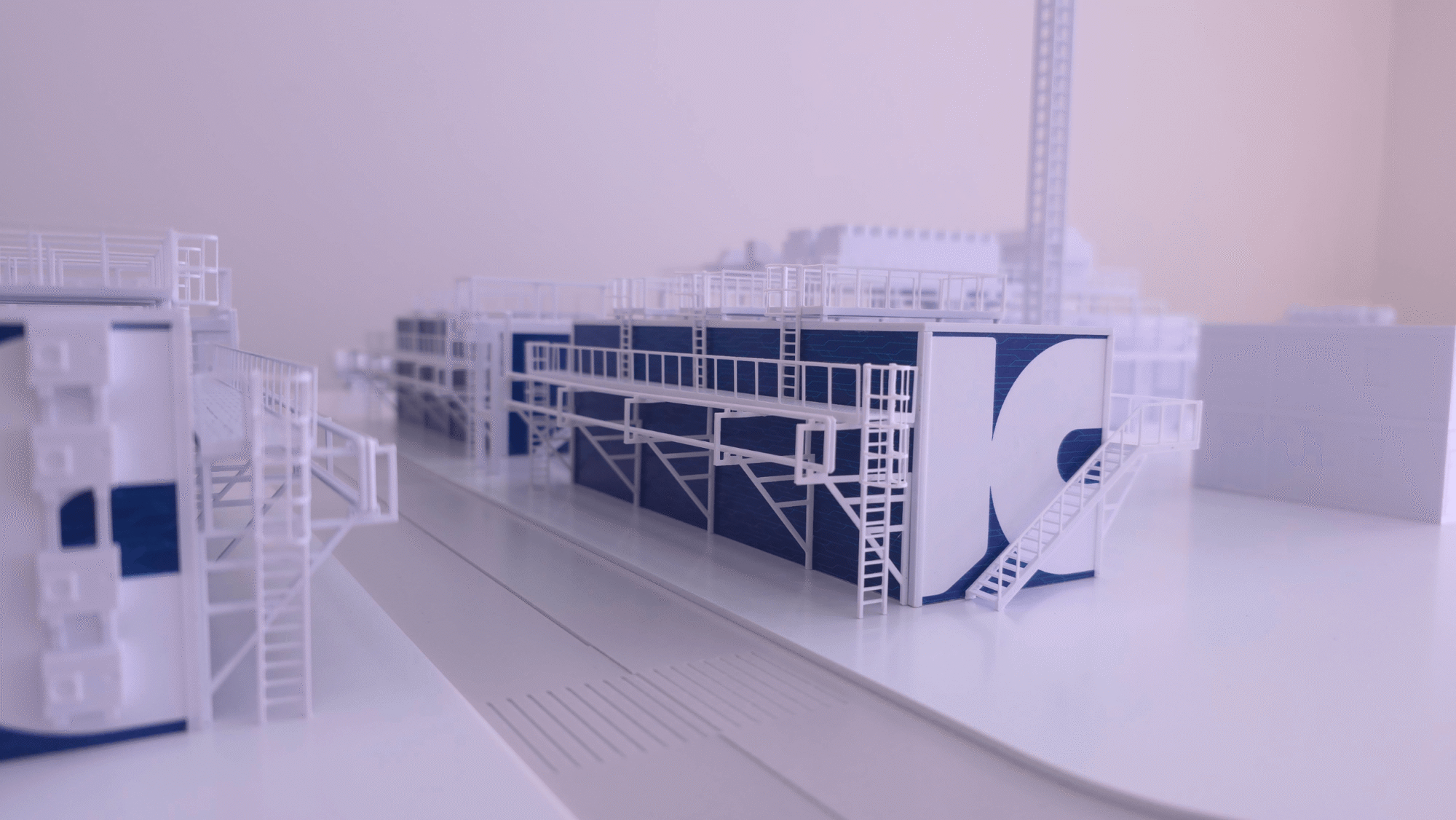

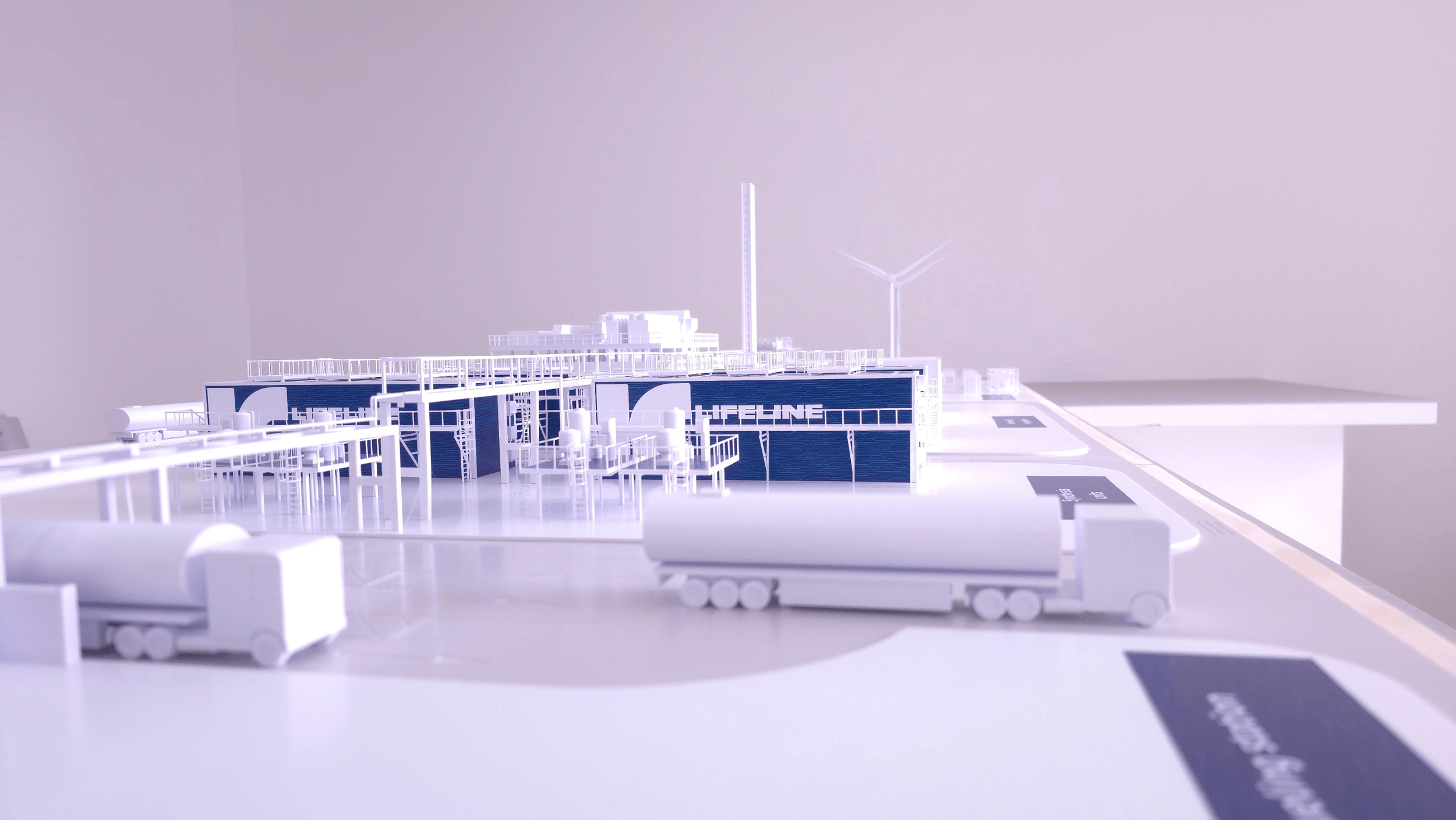

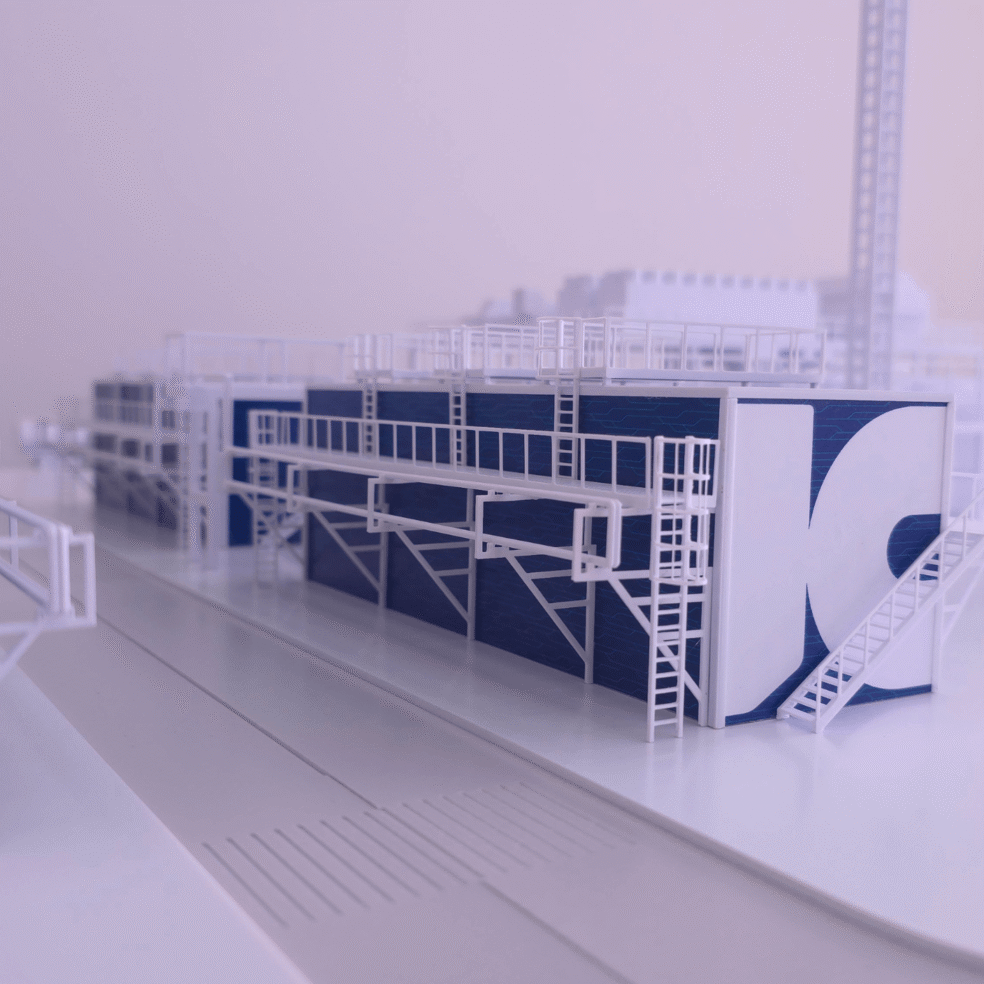

Hohe Detailtiefe im Maßstab 1:100: Rohrtrassen, Verrohrung, Plattformen, Geländer und Treppen präzise ausarbeiten.
-
Visuelle Hierarchie: Schlüsselbereiche farblich hervorheben, Kontextflächen neutral halten.
-
Messefähigkeit: robuste Ausführung und sichere Transportlösung.
-
-
→ Modellkonzept
☰ × -

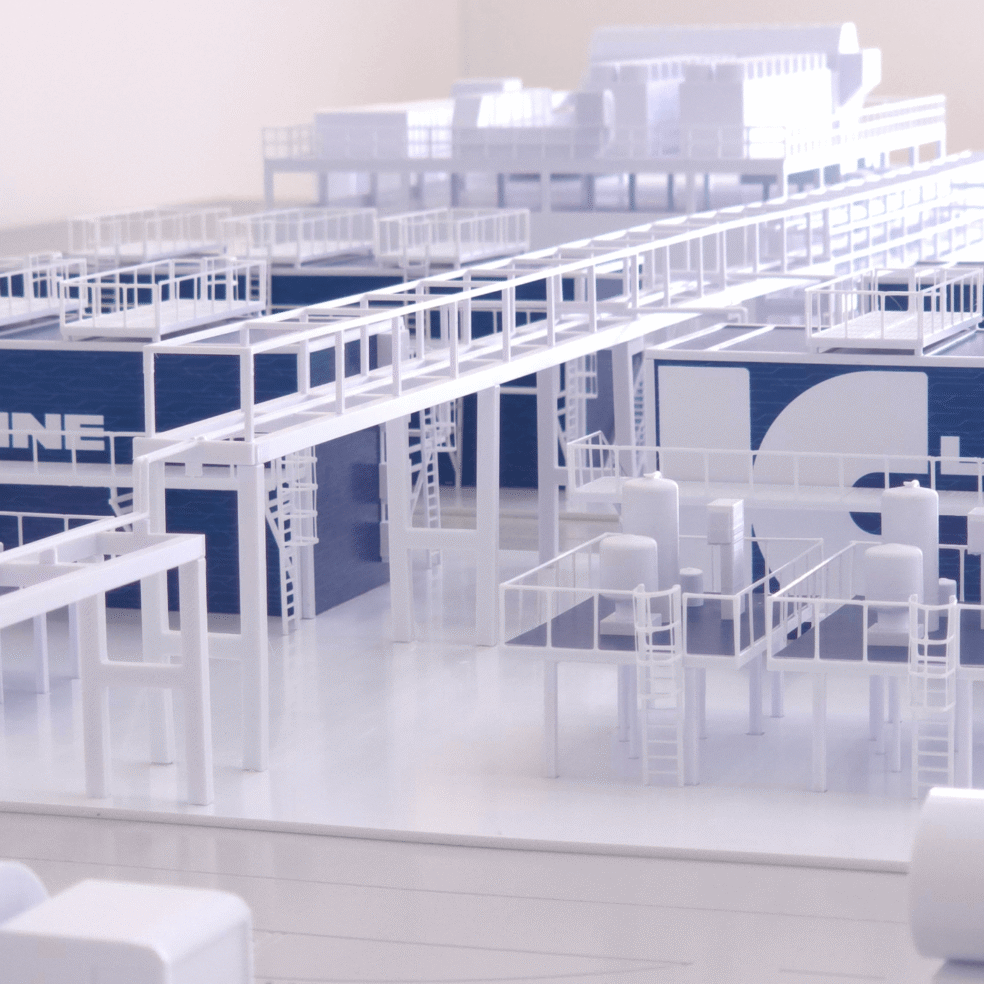

Das Modell folgt einem einfachen Prinzip: Wichtiges ist farblich codiert, alles andere bleibt bewusst ruhig. So bleiben die zentralen ERA-ONE-Module auch aus normaler Betrachtungsdistanz sofort erfassbar, während der weiß gehaltene Kontext die Orientierung unterstützt.

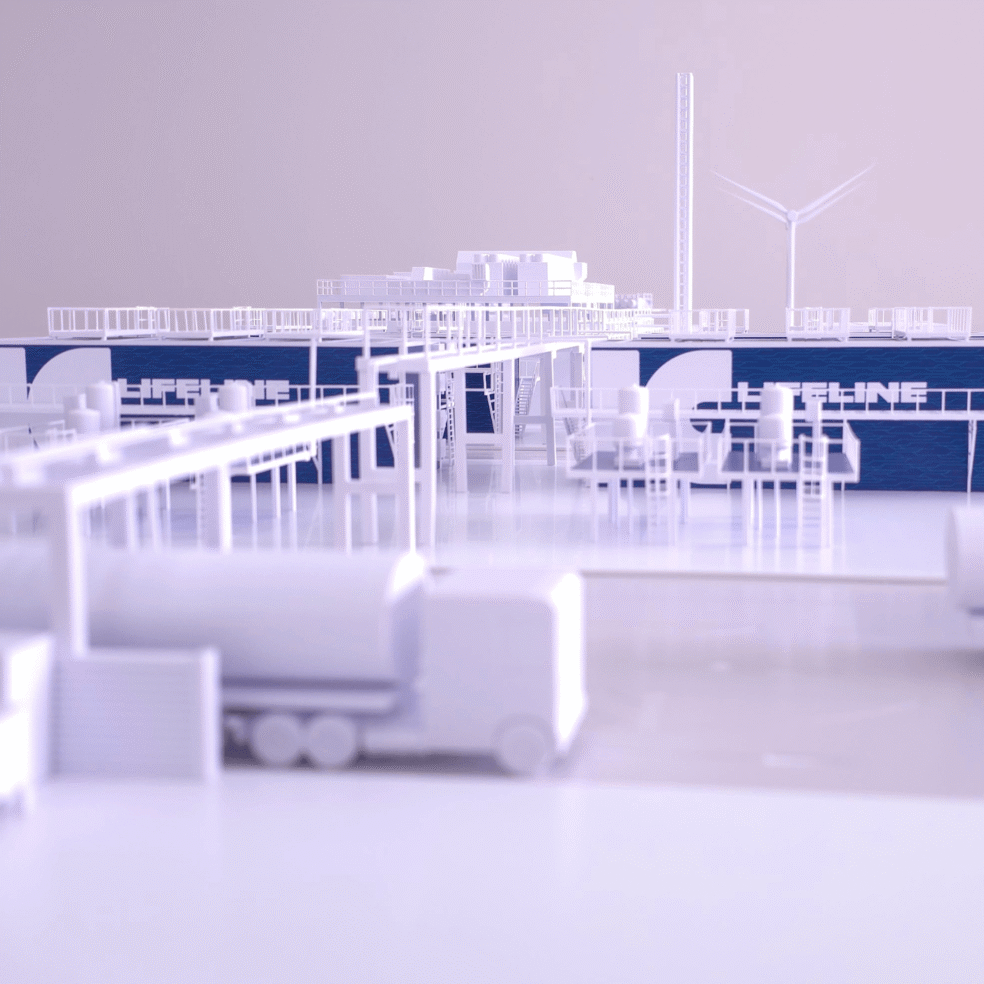

Grafische Informationen und Markierungen wurden über Folierung und Prints integriert – präzise, sauber und wiederholbar. Die filigranen Bauteile (Rohrleitungen, Stege, Geländer) wurden so ausgelegt, dass sie technisch plausibel wirken und zugleich im Messebetrieb standhalten.
-
→ Umsetzung in 4 Schritten
☰ × -
Datencheck & Maßstabslogik
Detailregeln (Mindeststärken, Rohrdurchmesser/Abstände), Modellgrenzen, Modul-/Kontext-Hierarchie.
Geometrie-Preview & Freigabe
Modulstruktur, Ebenen, Rohrtrassenführung, Montage- und Transportaufteilung.
Look-Freigabe
Farbkonzept (Hervorhebung der Schlüsselbauten), Weißkonzept für den Kontext, Beschriftungen/Prints.
Produktion & Endmontage
Fertigung per 3D-Druck/CNC/Laser, Folienprint/Folierung, Qualitätscheck, Übergabe im 4-Etagen-Flightcase.
-
→ Ergebnis
☰ × -
Entstanden ist ein 2,5 m × 1,0 m großes Anlagenmodell im Maßstab 1:100, das ERA ONE als modulares System unmittelbar verständlich macht – inklusive Verrohrung und sehr filigraner Strukturen. Durch die konsequente Farblogik (Fokusmodule vs. weißer Kontext) funktioniert das Modell als Präsentationsobjekt auf Anhieb – und ist dank Flightcase mit vier Etagen für Messe und Ausstellung wiederholt einsetzbar.
