Quick Facts
- Abmessungen 840 x 760 mm
- Modelltyp Kommunikationsmodell
- Maßstab 1:500
- Material PLA, PS
- Verfahren 3D Druck, CNC, Lasercut, Handfinish
- Standort Geiselwind
Modellansatz und Zielsetzung
Für die Planung und internen wie externen Abstimmungen zum neuen PUMA-Logistikzentrum in Geiselwind entstand ein Kommunikationsmodell, das Gebäude, Erschließung und Verkehrsflächen auf einen Blick verständlich macht.
Ziel war eine klare und robuste Darstellung für Präsentationen – inklusive Haube und Sockel.
-
→ Anforderungen an das Modell
☰ × -
Kommunikationsmodell zur schnellen Orientierung: Gebäudekörper, Dach, Fassadenhülle, Fenster/Türen sowie Außenanlagen.
Darstellung der Funktionsbereiche (Lager-/Arbeitsbereiche) und der Verkehrsorganisation (Parkplätze, Wegeführung).
Robuste Ausführung für wiederholte Präsentationen (Haube/Sockel, gut transportierbar).
-
→ Modellkonzept
☰ × -
Das Modell übersetzt Planungsdaten in eine reduzierte, gut lesbare Darstellung im Maßstab 1:500. Entscheidend war die Balance aus Wiedererkennbarkeit (Gebäudehülle, Öffnungen, Außenanlagen) und Klarheit in der Kommunikation: Verkehrsflächen und Erschließung bleiben schnell erfassbar, ohne das Modell mit Mikrodetaillierung zu überladen.
Das PUMA-Branding wurde als prägnanter Akzent umgesetzt. -
→ Umsetzung in 4 Schritten
☰ × -
Datencheck:
Prüfung der CAD-Basis, Ableitung der Abstraktion und Modellgrenzen (Innen-/Außenbereiche, Detailtiefe).
Geometrie-Preview:
Vorab-Preview zur Freigabe von Gebäudekubatur, Erschließung und Plattenformat.
Look-Freigabe:
Material-/Farbkonzept, Lesbarkeit von Verkehrsflächen, Platzierung des Logos.
Produktion & Übergabe:
Fertigung per 3D-Druck/CNC/Laser, Montage, Transferfolie, Haube/Sockel, Übergabe für Präsentation.
-
→ Ergebnis
☰ × -
Ein Kommunikationsmodell (840 × 760 mm) im Maßstab 1:500, das das neue Logistikzentrum samt Außen- und Verkehrsflächen für Präsentationen und Abstimmungen kompakt darstellt. Durch Haube und Sockel ist das Modell für den langfristigen Einsatz geschützt.

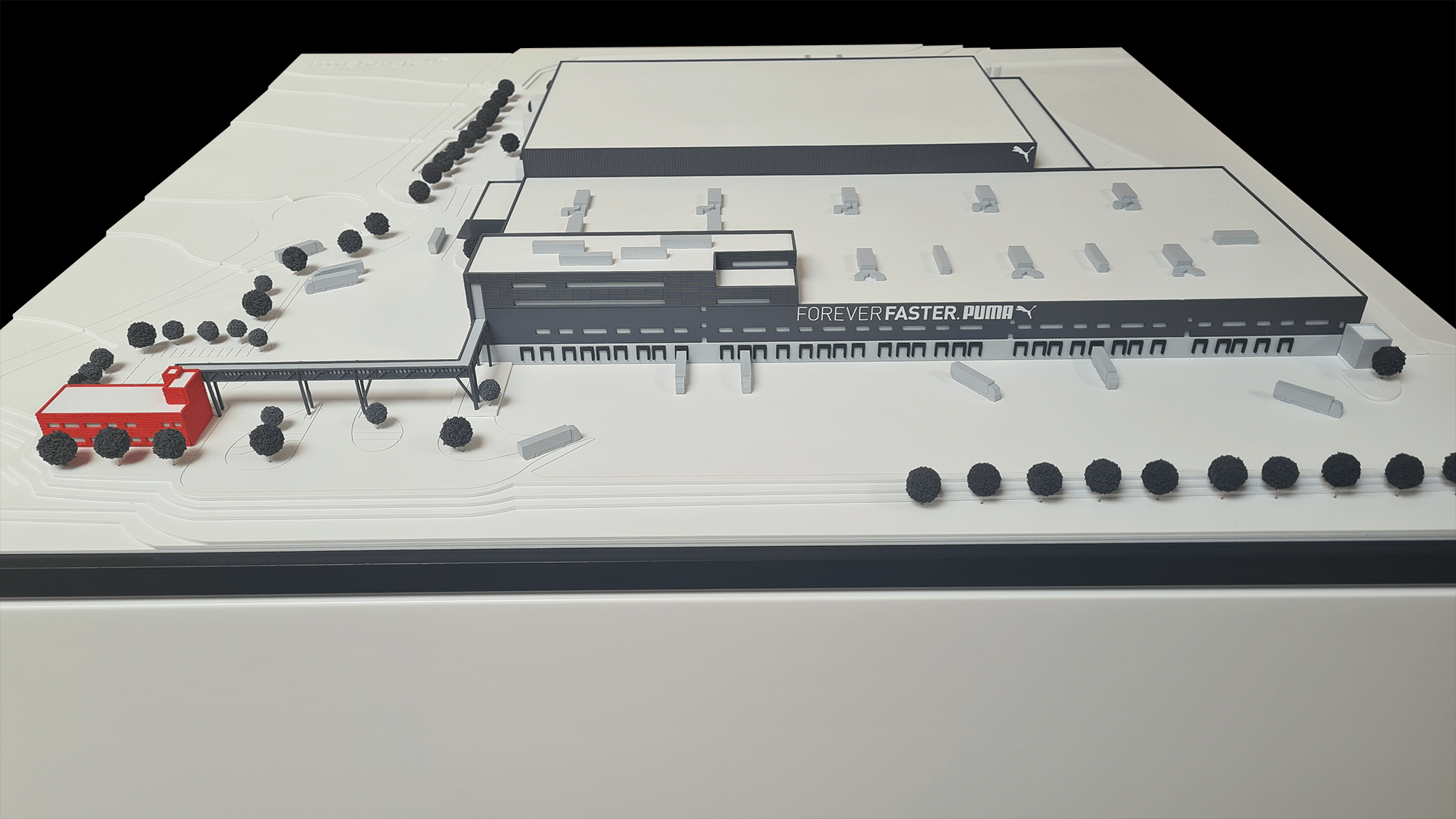

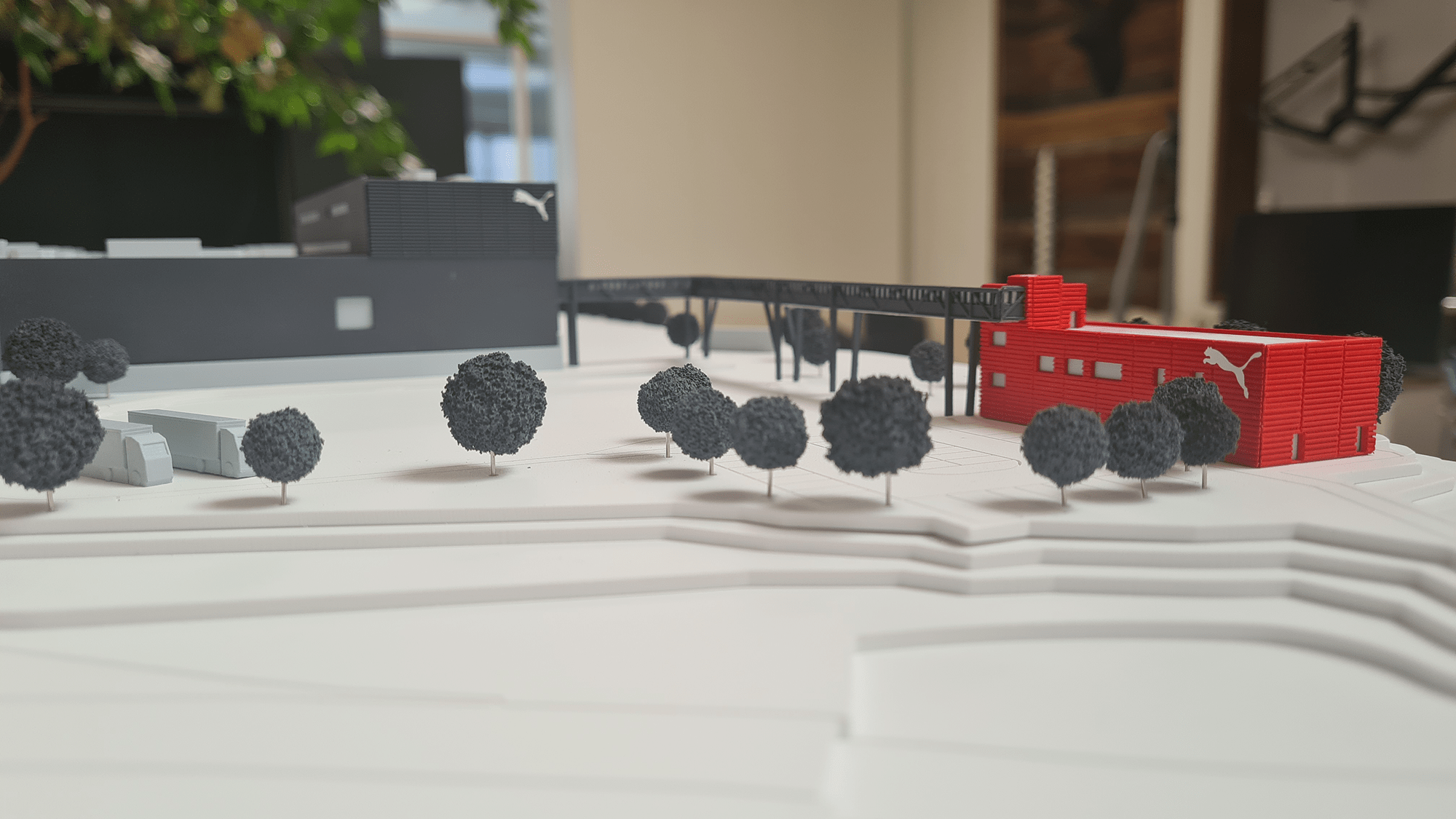

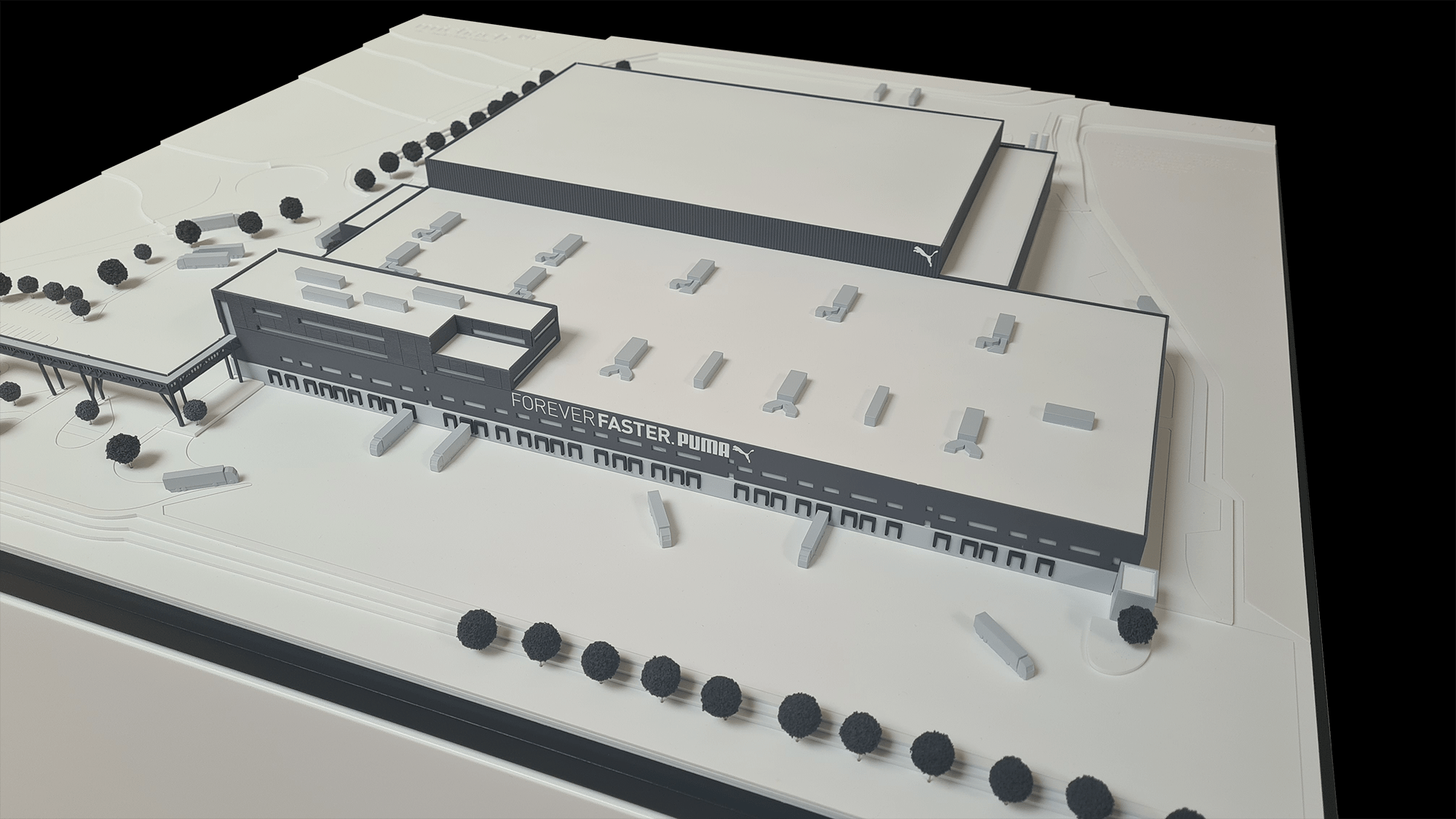

Kommunikationsmodell Geiselwind – Gesamtansichten und Details
Weitere Projekte aus dem Bereich Kommunikationsmodelle
FAQ
-
→ Warum ein Kommunikationsmodell im Maßstab 1:500?
☰ × -
Damit Gebäude und Außenanlagen auf einen Blick erfassbar bleiben und die Diskussion auf Funktion und Organisation fokussiert.
-
→ Wie werden CAD-Daten in ein Modell übersetzt?
☰ × -
Durch Datencheck und Abstraktionsregeln (Detailtiefe, Wandstärken, Trennfugen) wird eine robuste, fertigungstaugliche Geometrie erzeugt.
-

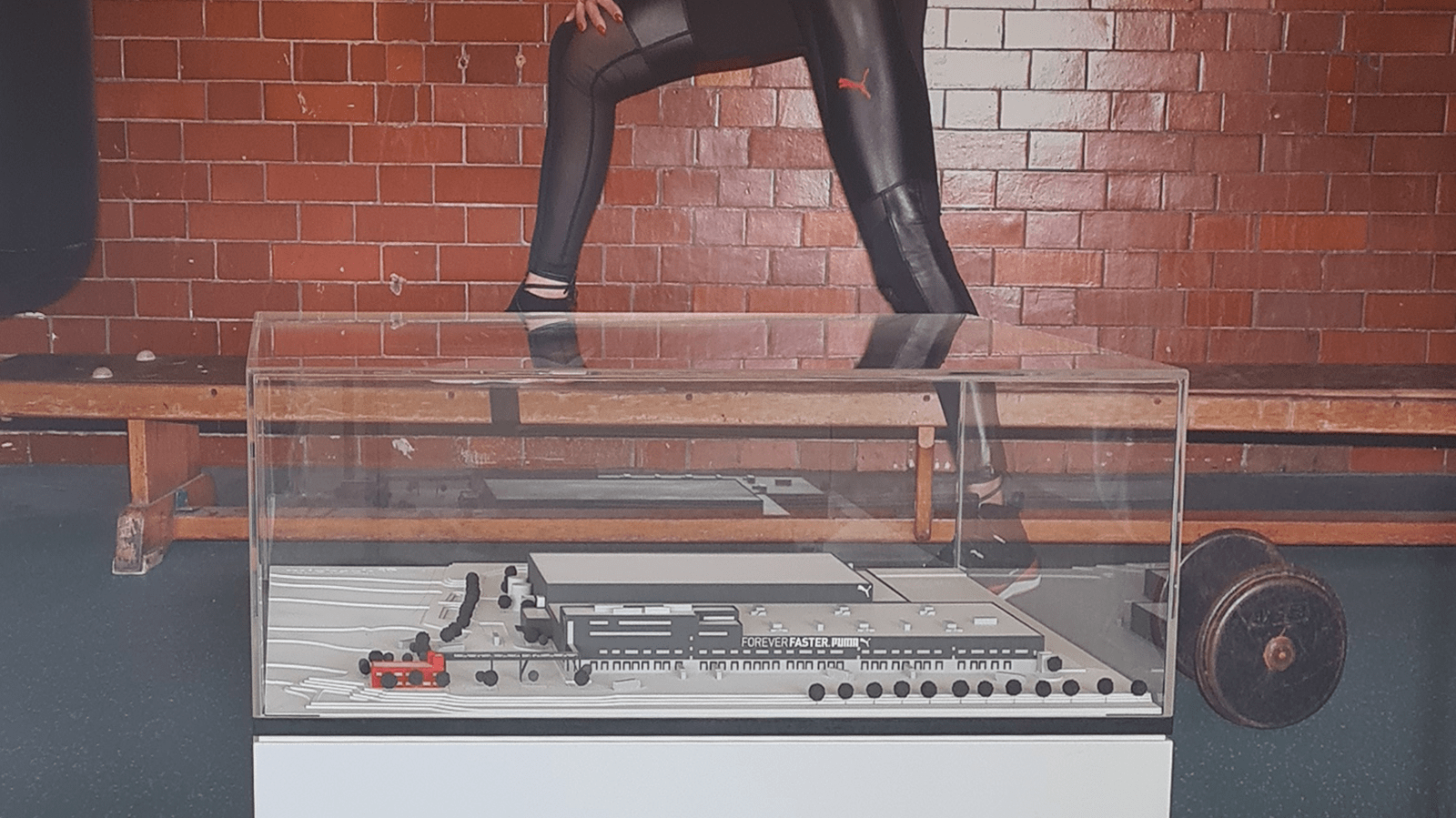

→ Wie wird das Modell für Präsentationen geschützt?
☰ × -
Durch Sockel und Acrylglashaube sowie eine transporttaugliche Übergabe-/Verpackungslösung.
