Quick Facts
- Abmessungen 1200 x 1000 mm
- Modelltyp Umgebungsmodell
- Maßstab 1:500
- Material PLA, PS
- Verfahren 3D-Druck, CNC, Handfinish
- Standort Sigmaringen
Modellansatz und Zielsetzung
Für den Neubau der Bertha-Benz-Schule in Sigmaringen entstand ein Umgebungsmodell, das Topografie, Umfeld und unterschiedliche Entwurfsvarianten im Maßstab 1:500 verständlich macht.
Ziel war eine belastbare Modellgrundlage, mit der sich die Einbettung des Schulgebäudes in das Gelände ebenso klar darstellen lässt wie der direkte Vergleich mehrerer Entwürfe. Gerade bei einem Projekt dieser Größe ist die Lesbarkeit von Topografie, Straßenraum und Bestand entscheidend.
-
→ Anforderungen an das Modell
☰ × -
Das Modell musste die topografische Situation des Areals in Sigmaringen präzise abbilden und gleichzeitig robust genug für Planung, Präsentation und Vergleich verschiedener Varianten sein. Entscheidend war dabei die klare Darstellung des Geländes sowie die Möglichkeit, unterschiedliche Entwürfe direkt im selben Kontext zu prüfen.
Gerade im Wettbewerbs- und Planungsprozess schafft diese Art von Umgebungsmodell eine belastbare Grundlage für Diskussionen und Entscheidungen.
-
→ Modellkonzept
☰ × -
Das Umgebungsmodell wurde mit austauschbaren Einsatzplatten entwickelt, damit verschiedene Entwürfe unmittelbar vergleichbar bleiben. So lässt sich die Wirkung einzelner Varianten direkt im städtebaulichen und topografischen Zusammenhang beurteilen.
Neben dem geplanten Schulgebäude zeigt das Modell auch die umliegende Umgebung mit Straßen, Grünflächen und dem benachbarten Kreiskrankenhaus. Dadurch wird die räumliche Einbindung des Projekts präzise und verständlich erfassbar.
-
→ Topografie und Fertigung
☰ × -
Die Topografie des Geländes wurde mit CNC-Technik präzise herausgearbeitet, sodass Höhenstufen und Geländeübergänge klar lesbar bleiben. Die Gebäude wurden im 3D-Druck gefertigt, um eine detailgenaue und saubere Darstellung der Architektur zu ermöglichen.
Die Kombination aus gefrästem Gelände und additiv hergestellten Baukörpern schafft ein Modell, das sowohl robust als auch gut lesbar ist.
-
→ Ergebnis
☰ × -
Entstanden ist ein großformatiges Umgebungsmodell im Maßstab 1:500, das Topografie, Umfeld und Entwurfsvarianten der Bertha-Benz-Schule in Sigmaringen klar und belastbar vermittelt. Durch die austauschbaren Einsatzplatten eignet sich das Modell besonders gut für Vergleich, Abstimmung und Projektkommunikation.

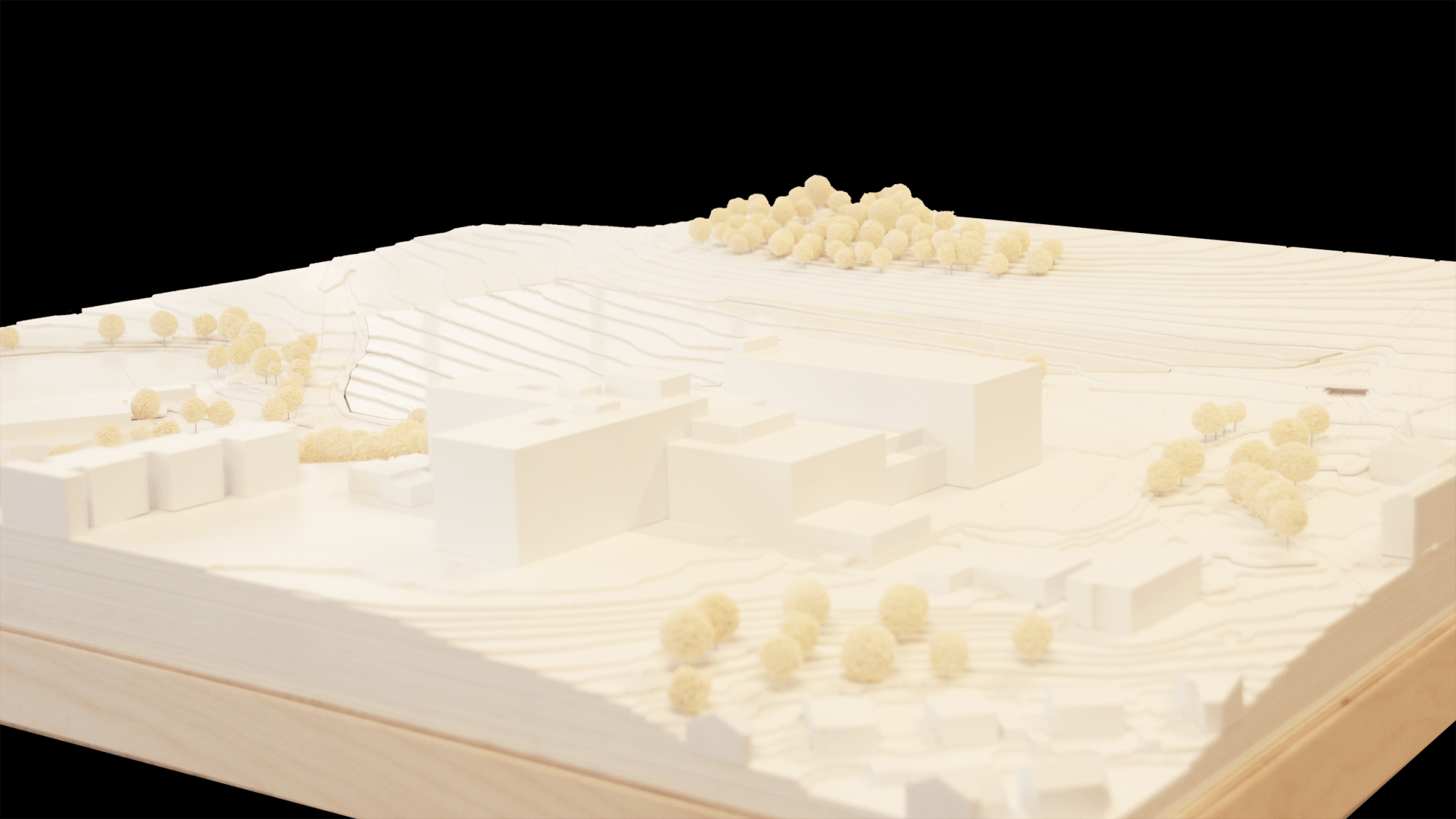

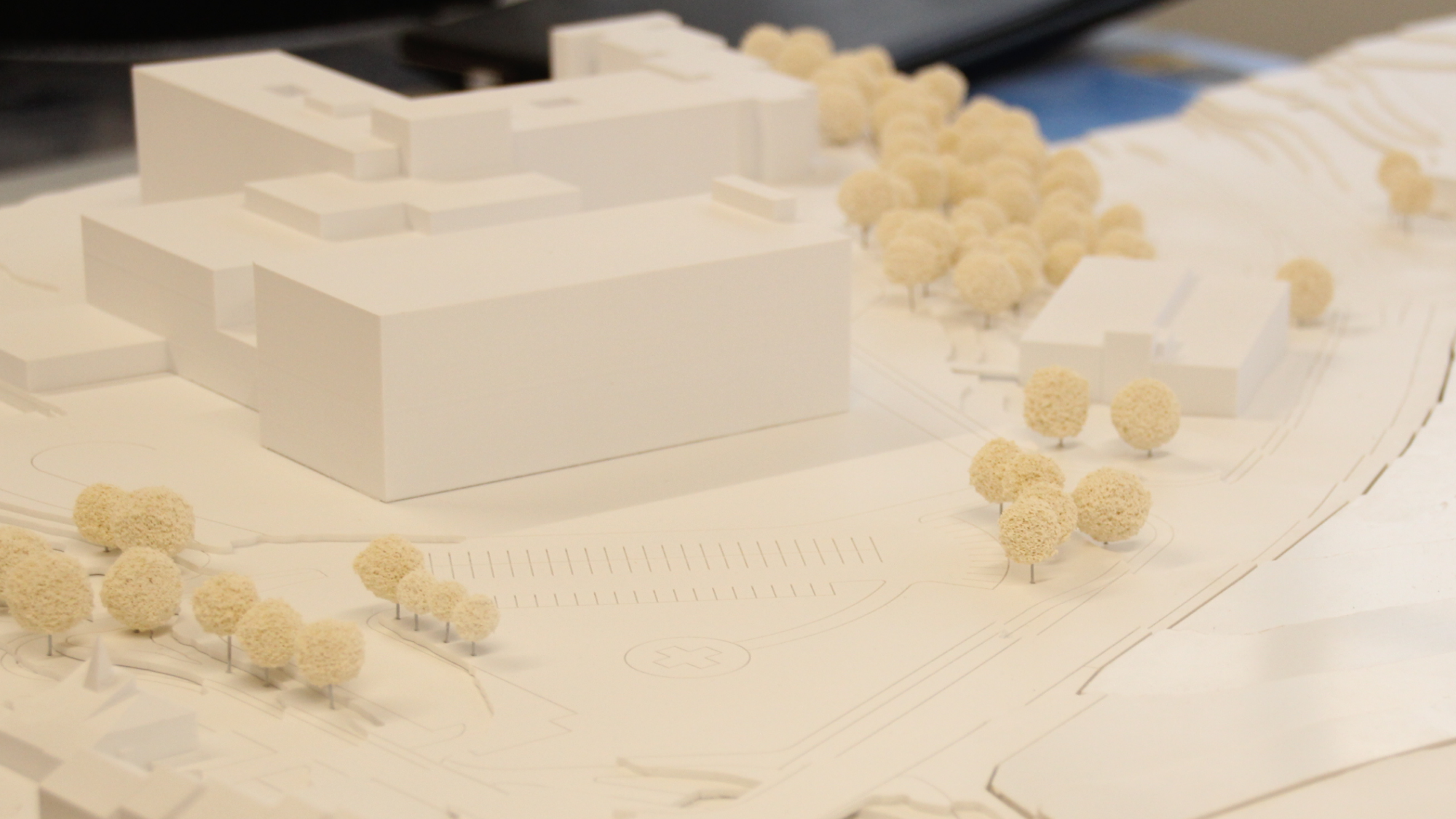

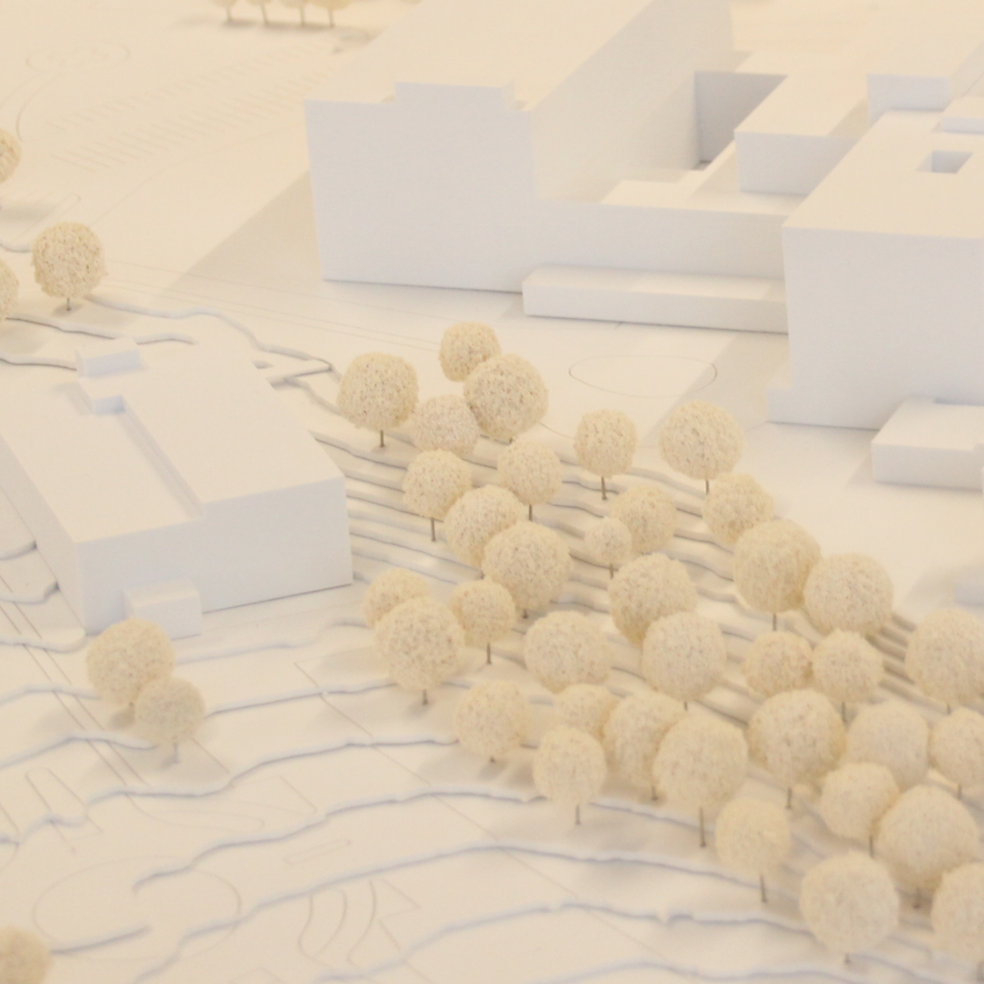

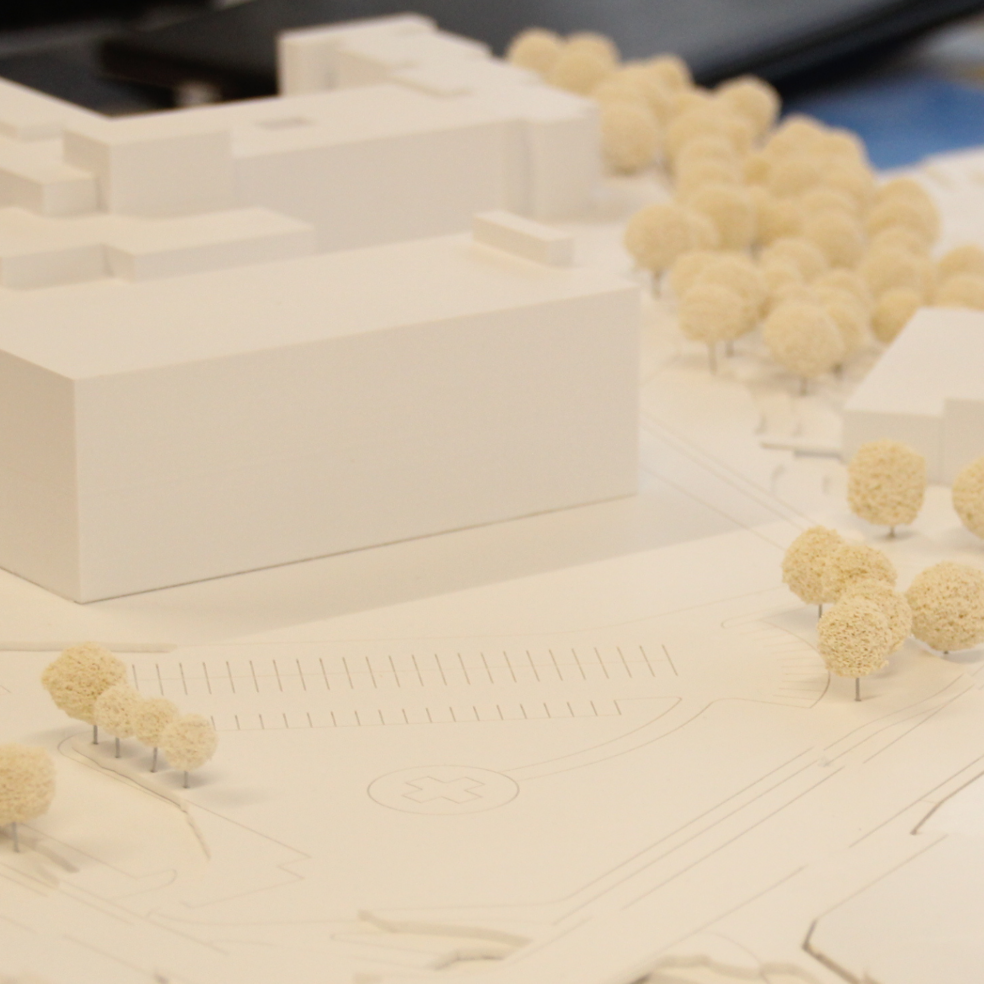

Umgebungsmodell Sigmaringen – Gesamtansichten und topografischer Kontext
Umgebungsmodelle für Wettbewerb und Planung
Wir entwickeln Umgebungsmodelle für Wettbewerbe, Planungsverfahren und komplexe Bauvorhaben, bei denen Gelände, Bestand und neue Architektur im räumlichen Zusammenhang verständlich dargestellt werden müssen. Ziel ist eine Modellgrundlage, die Vergleich, Orientierung und Entscheidung erleichtert.
Weitere Projekte aus dem Bereich Umgebungsmodelle
FAQ
-
→ Warum eignet sich ein Umgebungsmodell für Schul- und Wettbewerbsprojekte?
☰ × -
Weil Topografie, Umfeld und Gebäude im Modell schneller verständlich werden als in Plänen allein. Das erleichtert Vergleich, Abstimmung und Entscheidungsprozesse.
-
→ Warum wurden austauschbare Einsatzplatten verwendet?
☰ × -
Damit unterschiedliche Entwürfe direkt im selben Kontext verglichen werden können. So bleibt die Wirkung jeder Variante im Gelände und im Umfeld klar beurteilbar.
-
→ Was war bei diesem Modell besonders wichtig?
☰ × -
Besonders wichtig war die präzise Darstellung der Topografie sowie die robuste und zugleich flexible Ausführung des Modells für Planung und Präsentation.
