Quick Facts
- Abmessungen 1000 x 700 mm
- Modelltyp Umgebungsmodell
- Maßstab 1:500
- Material PLA, PS, Holz
- Verfahren 3D-Druck, CNC, Lasercut, Handfinish
- Standort Calw
Modellansatz und Zielsetzung
Das Umgebungsmodell für den Neubau der Kriminalpolizei in Calw macht Topografie, Umfeld und Entwurfsvarianten im Maßstab 1:500 präzise und vergleichbar lesbar.
Ziel war eine belastbare Modellgrundlage, mit der Architekturbüros ihre Entwürfe im räumlichen Zusammenhang prüfen können. Gerade bei einem Projekt in topografisch anspruchsvollem Gelände ist entscheidend, wie sich ein Neubau in Landschaft, Umgebung und Erschließung einfügt.
-
→ Anforderungen an das Modell
☰ × -
Das Modell musste die Topografie der Umgebung mit hoher Präzision wiedergeben und zugleich als klare Referenz für unterschiedliche Entwürfe funktionieren. Entscheidend war dabei die Lesbarkeit von Geländeverlauf, Umfeld und Einfügung des Baukörpers.
Besonders wichtig war die flexible Nutzbarkeit des Modells, damit verschiedene Entwurfsvarianten direkt im selben Kontext geprüft und verglichen werden können.
-
→ Modellkonzept
☰ × -
Das Umgebungsmodell wurde als präzise topografische Grundlage mit austauschbaren Einsatzplatten entwickelt. Dadurch können unterschiedliche Entwürfe direkt in das identische Umfeld eingesetzt werden, ohne dass die räumliche Vergleichbarkeit verloren geht.
So dient das Modell nicht nur der Darstellung des Geländes, sondern als echtes Arbeitsinstrument im Wettbewerbs- und Planungsprozess.
-
→ Topografie und Fertigung
☰ × -
Die Geländedarstellung wurde aus mehr als 350 Höhenschichten aufgebaut, um die Topografie der Umgebung präzise und gut lesbar abzubilden. Die Schichten wurden mittels CNC-Technik aus Polystyrol gefertigt und zu einem genauen Geländemodell zusammengesetzt.
Die Gebäude wurden im 3D-Druck hergestellt, um eine präzise und saubere Darstellung der Baukörper zu gewährleisten. Die Kombination aus gefräster Topografie und additiv gefertigten Gebäuden macht das Modell zu einer belastbaren Grundlage für Planung und Beurteilung.
-
→ Ergebnis
☰ × -
Entstanden ist ein Umgebungsmodell im Maßstab 1:500, das Topografie, Kontext und unterschiedliche Entwurfsvarianten für den Neubau der Kriminalpolizei in Calw klar und nachvollziehbar vermittelt. Durch die Kombination aus 350 Höhenschichten und 26 Einsatzplatten eignet sich das Modell besonders gut für Vergleich, Bewertung und Planung.

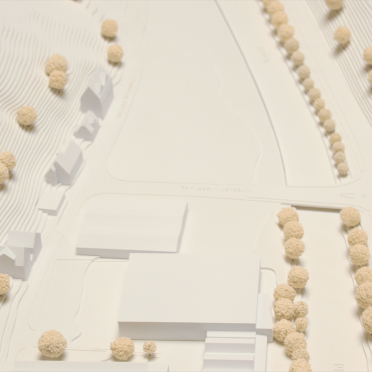

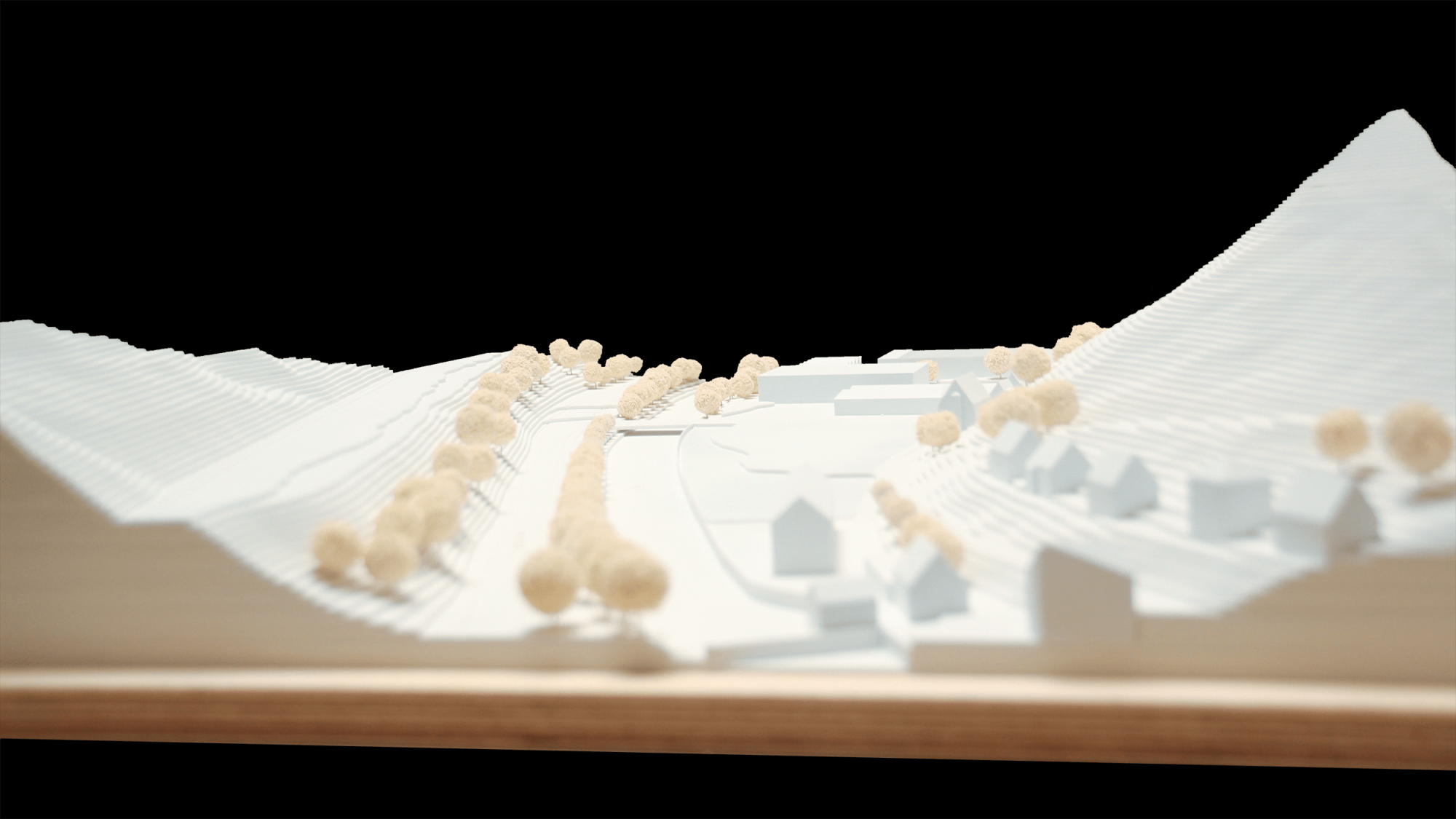

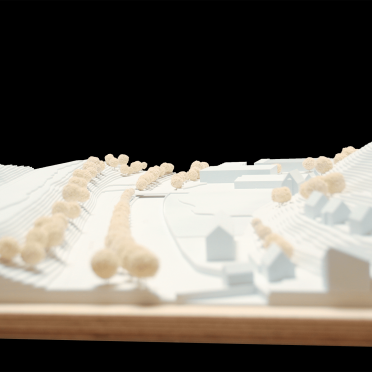

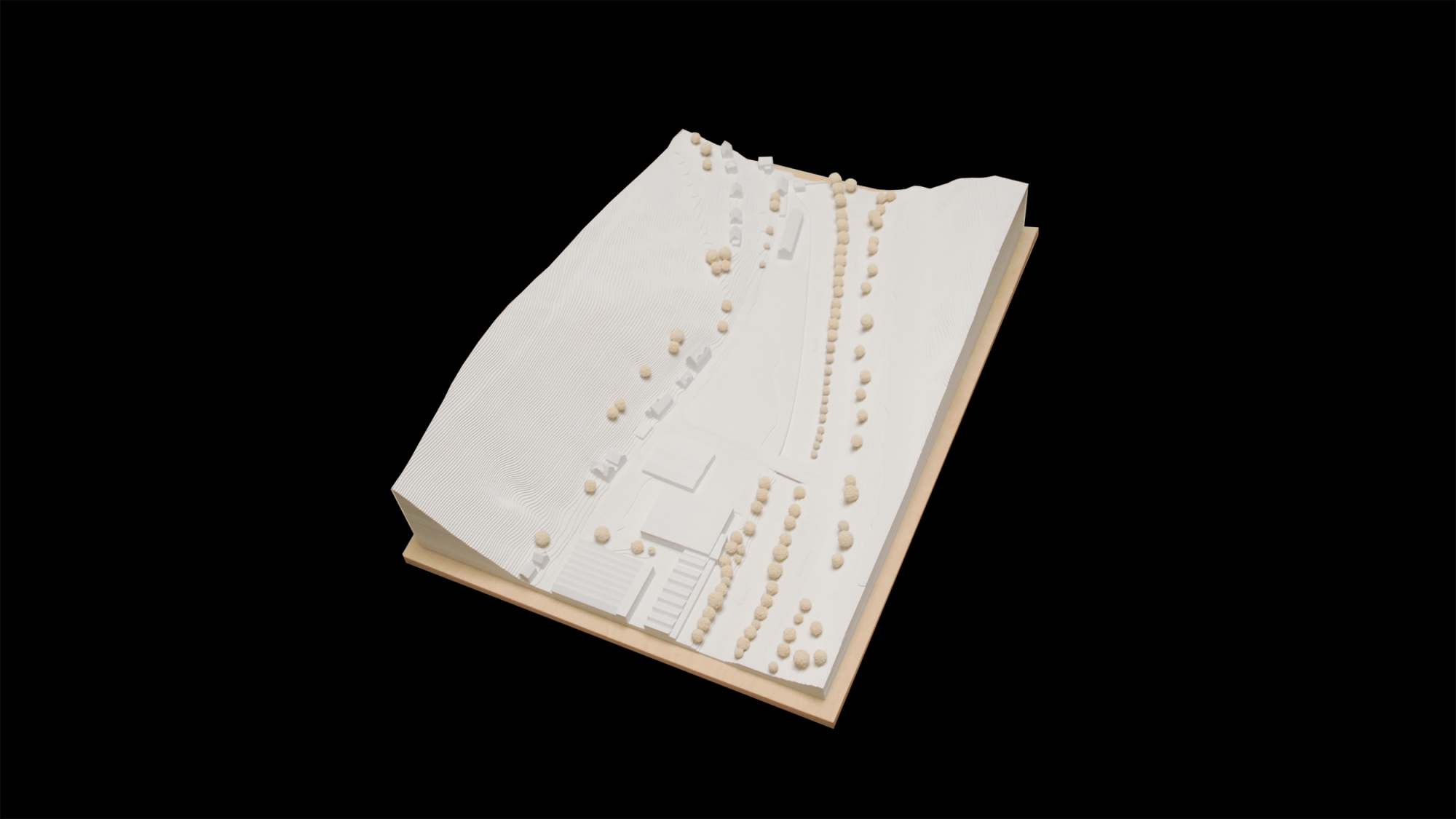

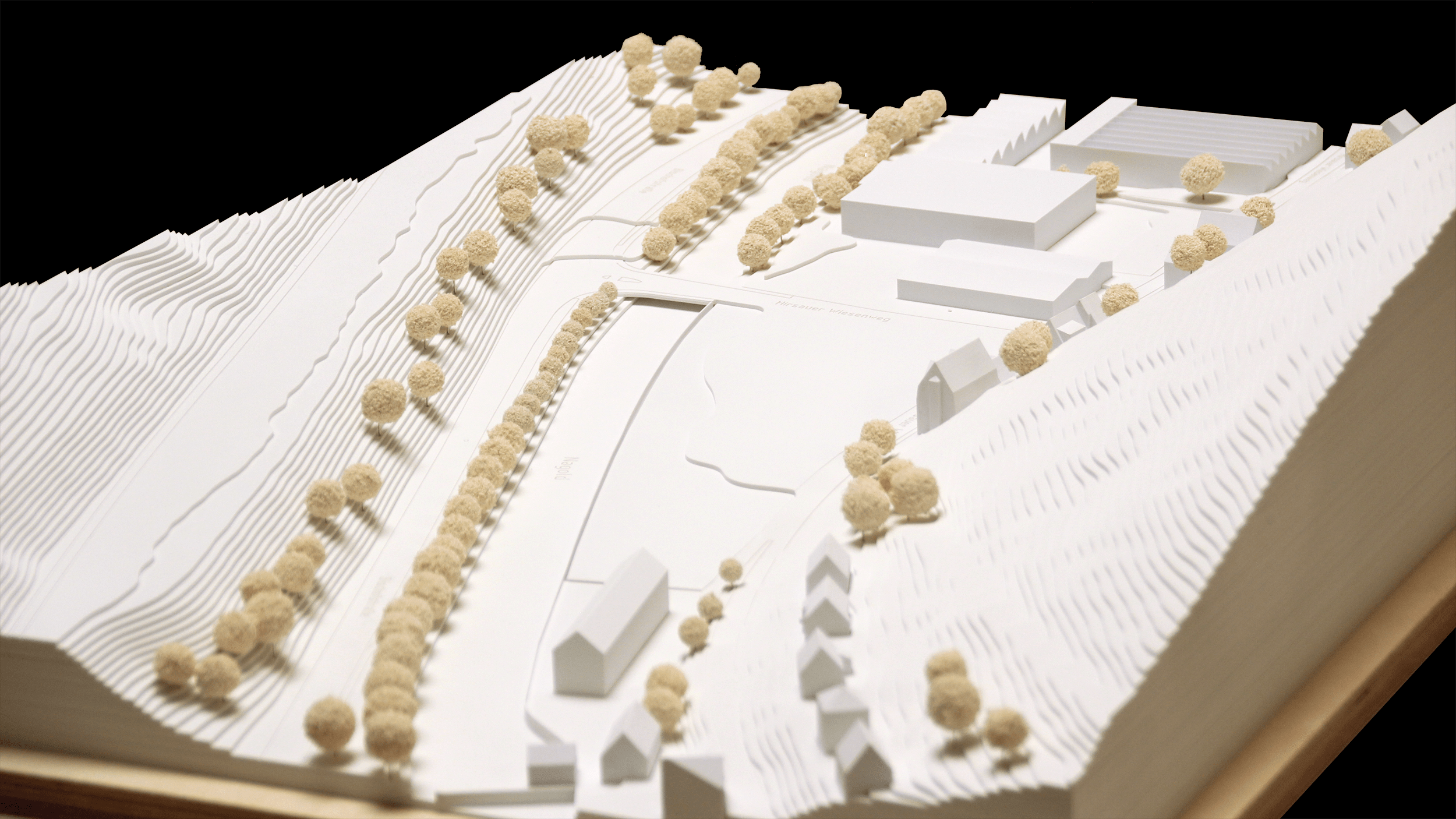

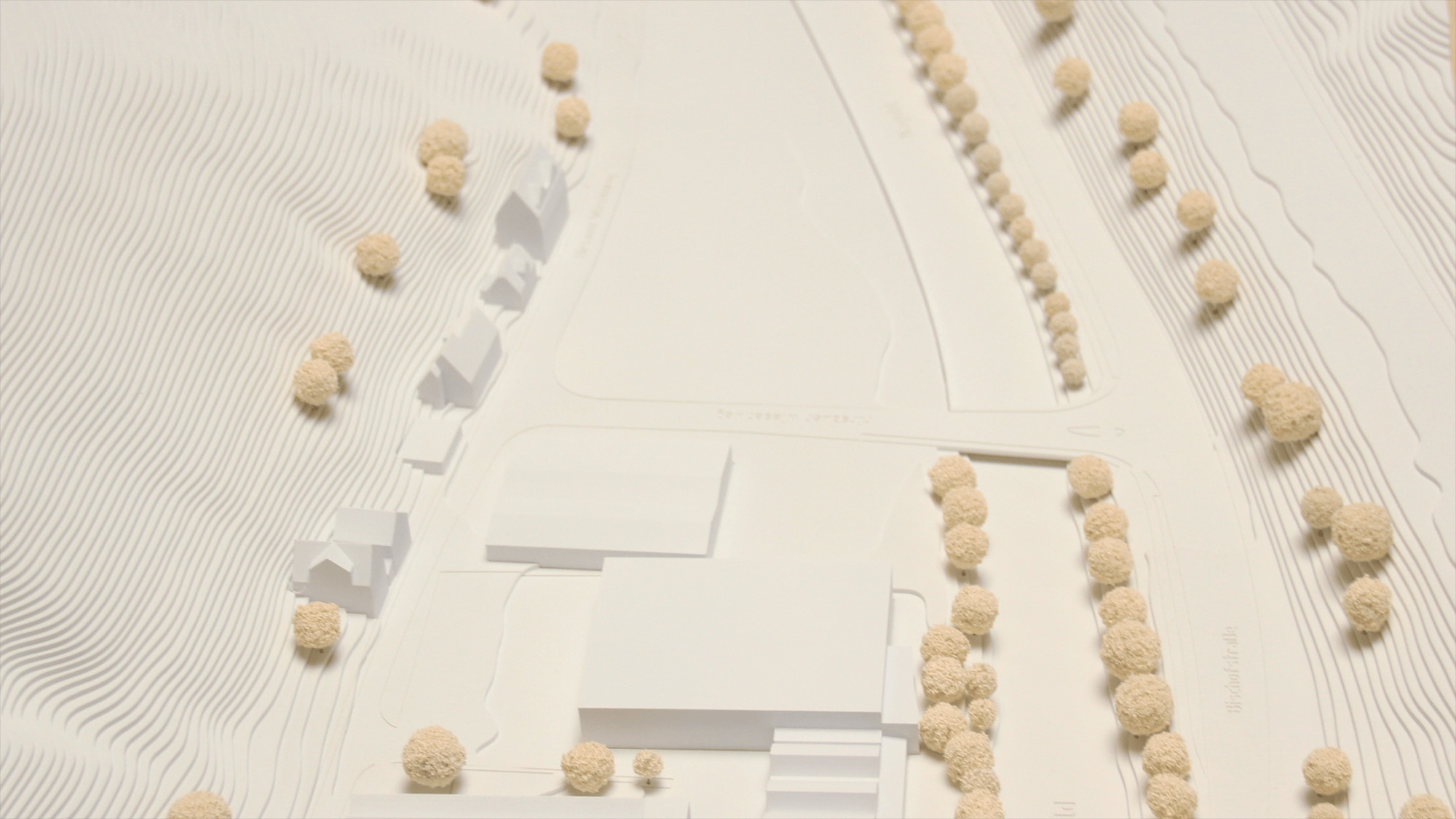

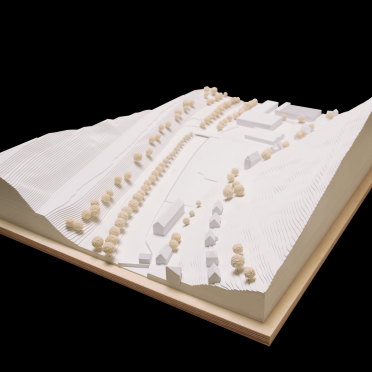

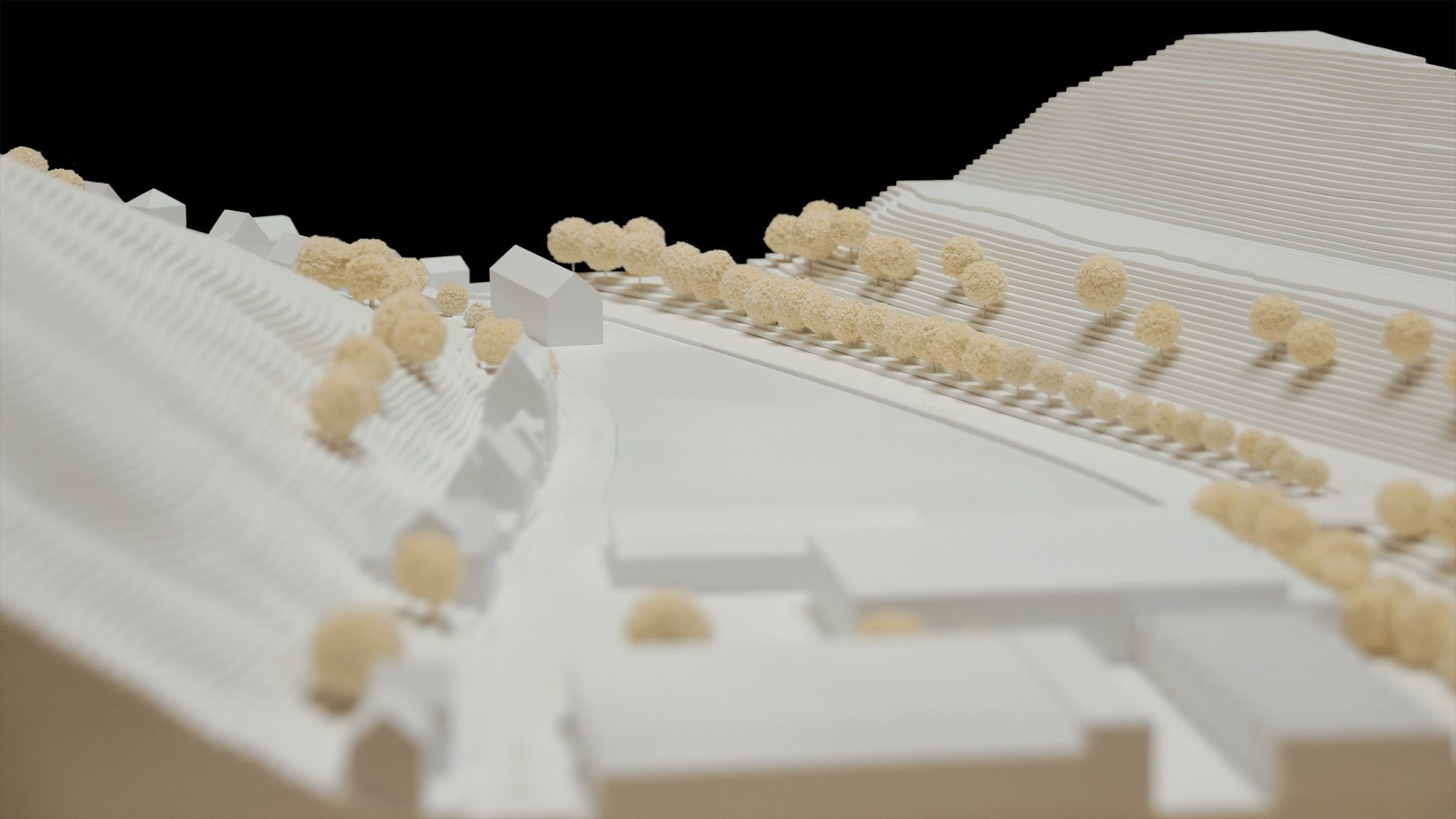

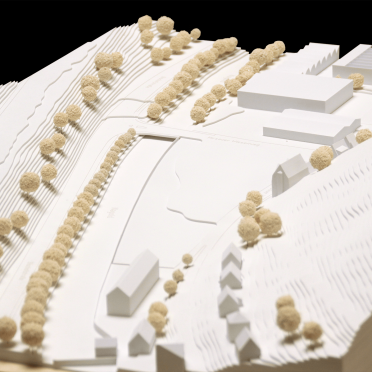

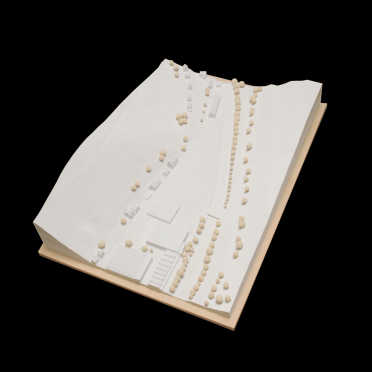

Umgebungsmodell Calw – Gesamtansichten und topografischer Kontext
Umgebungsmodelle für Wettbewerb und Planung
Wir entwickeln Umgebungsmodelle für Wettbewerbe, Planungsverfahren und komplexe Bauvorhaben, bei denen Gelände, Bestand und neue Architektur im räumlichen Zusammenhang verständlich dargestellt werden müssen. Ziel ist eine Modellgrundlage, die Vergleich, Orientierung und Entscheidung erleichtert.
Hier finden Sie einige abgeschlossene Architekturmodellbau Projekte:
FAQ
-
→ Warum sind Einsatzplatten bei einem Umgebungsmodell sinnvoll?
☰ × -
Weil unterschiedliche Entwürfe direkt im selben Kontext geprüft werden können. So bleibt die Vergleichbarkeit erhalten und die räumliche Wirkung jeder Variante lässt sich besser beurteilen.
-
→ Warum war die Topografie bei diesem Projekt so wichtig?
☰ × -
Weil sich die Einfügung des Neubaus nur dann realistisch beurteilen lässt, wenn der Geländeverlauf präzise dargestellt ist. Gerade bei topografisch geprägten Grundstücken ist das entscheidend.
-
→ Was war bei diesem Modell besonders anspruchsvoll?
☰ × -
Die Kombination aus mehr als 350 Höhenschichten und 26 Einsatzplatten stellte hohe Anforderungen an Präzision, Passgenauigkeit und Lesbarkeit des Modells.
