Quick Facts
- Abmessungen 2000 x 750 mm
- Modelltyp Umgebungsmodell
- Maßstab 1:1000
- Material PLA, Holz
- Verfahren 3D Druck, CNC, Lasercut
- Standort Aalen
- Einzelteile Holz-Topographie, weiße Bebauung, 1600 Einzelhäuser
Modellansatz und Zielsetzung
Das Umgebungsmodell des Triumph-Areals in Aalen macht die städtebauliche Entwicklung eines großen Transformationsgebiets im Maßstab 1:1000 klar und schnell erfassbar.
Für das etwa sieben Hektar große Areal entstand ein Städtebaumodell, das die geplante Umstrukturierung von Aalen-Süd in ein gemischt genutztes Gebiet mit Gewerbe, Technologiezentren sowie Arbeits- und Wohnnutzungen räumlich verständlich darstellt. Ziel war eine belastbare Modellgrundlage für Präsentation und Kommunikation – insbesondere im Messekontext.
-
→ Anforderungen an das Modell
☰ × -
Das Modell musste ein großes Entwicklungsgebiet mit hoher Informationsdichte klar lesbar abbilden. Entscheidend war die deutliche Trennung zwischen Gelände und Bebauung, damit Topografie, Stadtraum und neue Baustrukturen sofort verständlich werden.
Gleichzeitig sollte das Modell robust genug für wiederholte Präsentationen und Transporte sein. Auch der enge Zeitrahmen spielte eine wichtige Rolle, da das Modell in kurzer Zeit hergestellt werden musste.
-
→ Modellkonzept
☰ × -
Die Topografie des Areals wurde über fein geschichtete Holzelemente dargestellt, während sich die Bebauung in weißem PLA klar davon absetzt. Dadurch entsteht eine ruhige, aber sehr gut lesbare Hierarchie zwischen Gelände, Bestand und städtebaulicher Entwicklung.
So wird das Modell zu einem präzisen Werkzeug für die Vermittlung von Maßstab, Struktur und Transformationspotenzial des Gebiets. Gerade bei großflächigen Stadtentwicklungsprojekten ist diese klare Lesbarkeit entscheidend.
-
→ Umsetzung und Fertigung
☰ × -
Für das Modell wurden digitale Stadt- und Planungsdaten so aufbereitet, dass Gelände und Bebauung präzise hergestellt werden konnten. Trotz der Größe des Gebiets und der hohen Anzahl von rund 1.600 Einzelhäusern wurde das Modell in einem sehr kurzen Zeitraum von etwa zwei Wochen gefertigt.
Die Kombination aus CNC-gefertigter Holz-Topografie und additiv hergestellter Bebauung ermöglichte eine schnelle, präzise und zugleich robuste Umsetzung.
-
→ Ergebnis
☰ × -
Entstanden ist ein großmaßstäbliches Umgebungsmodell, das die Entwicklung des Triumph-Areals in Aalen klar und verständlich vermittelt. Die Kombination aus Holz-Topografie und weißer Bebauung schafft eine prägnante Lesbarkeit und macht das Modell zu einer belastbaren Grundlage für Präsentation, Messe und Projektkommunikation.

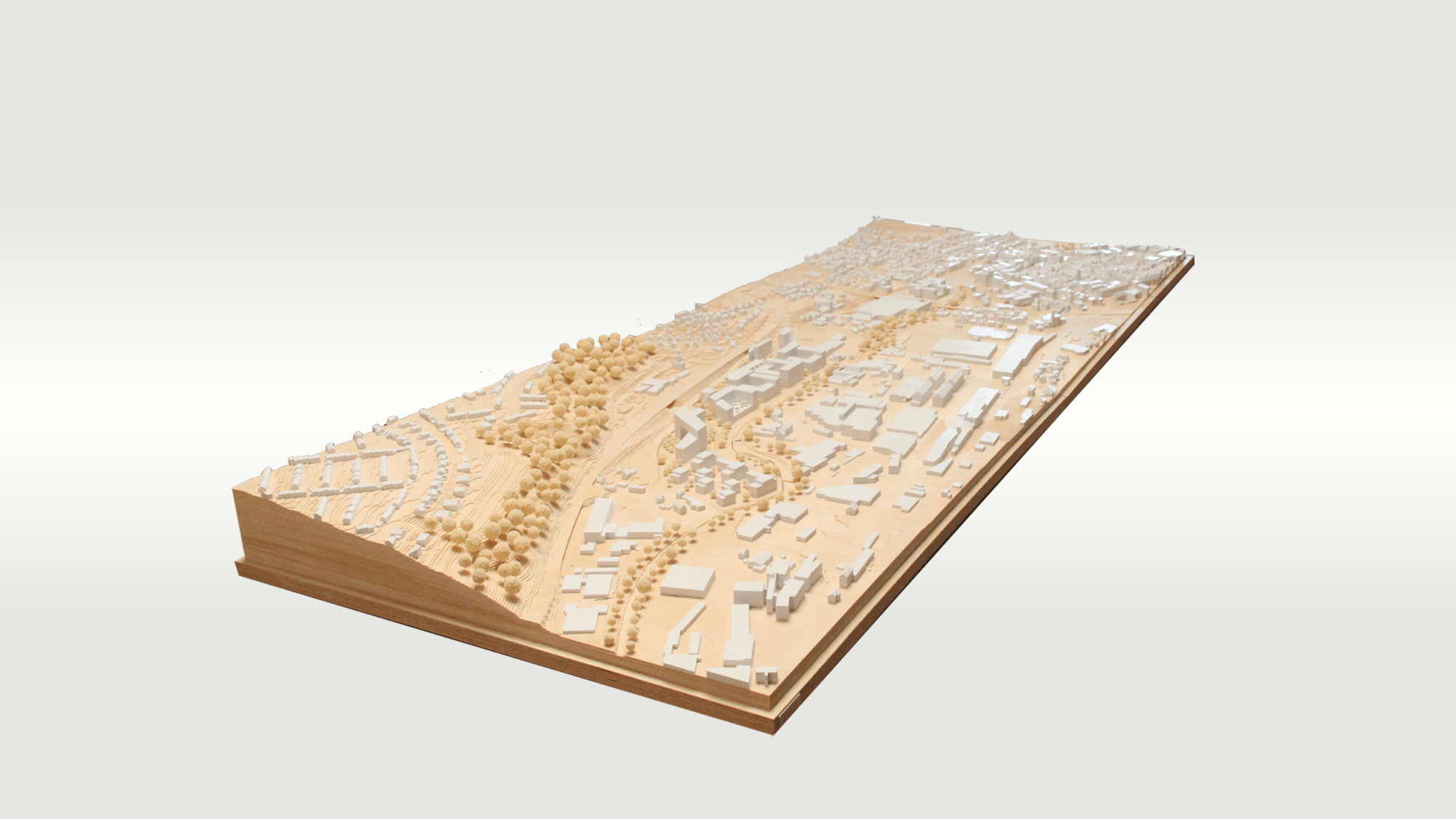

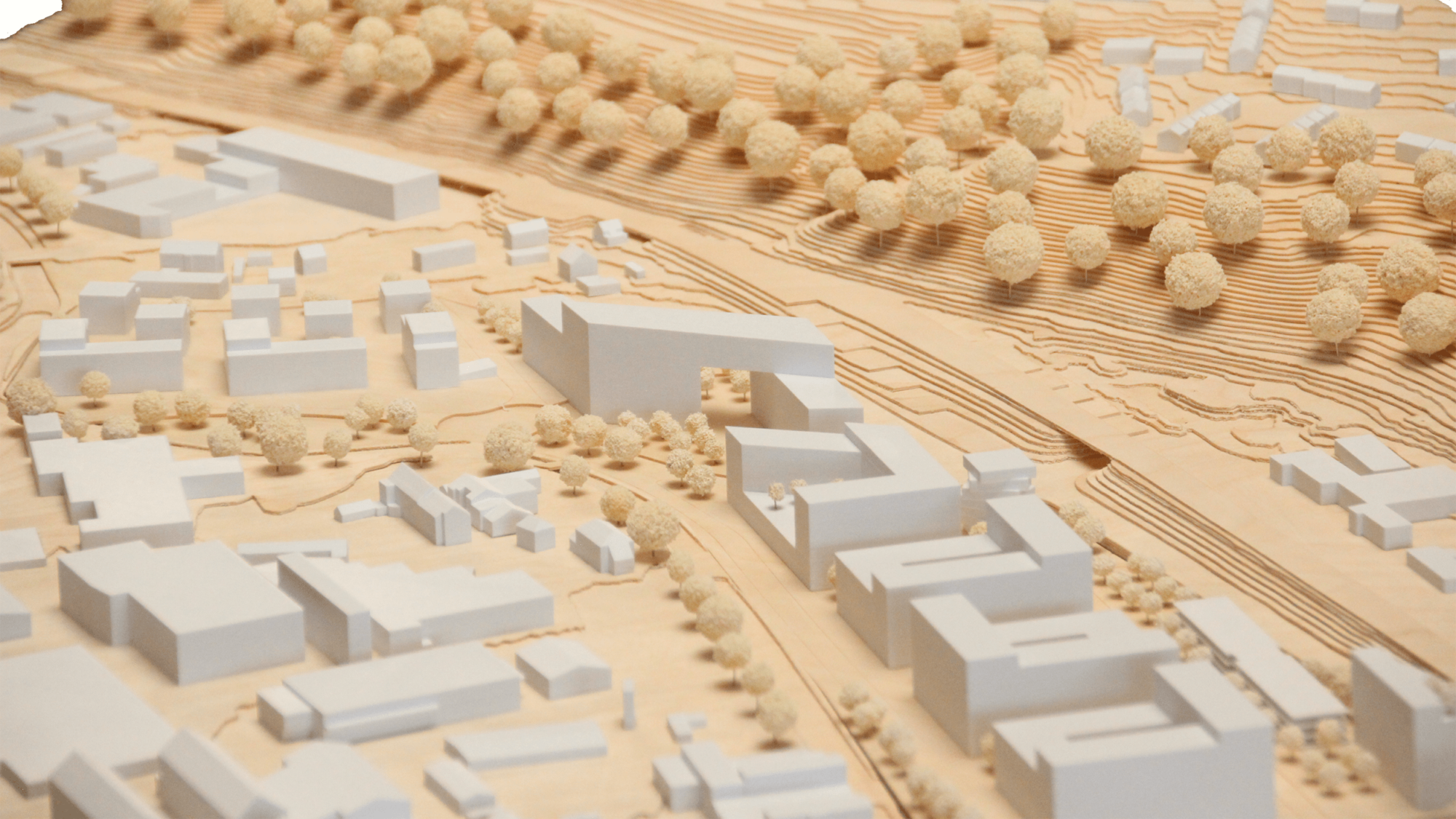

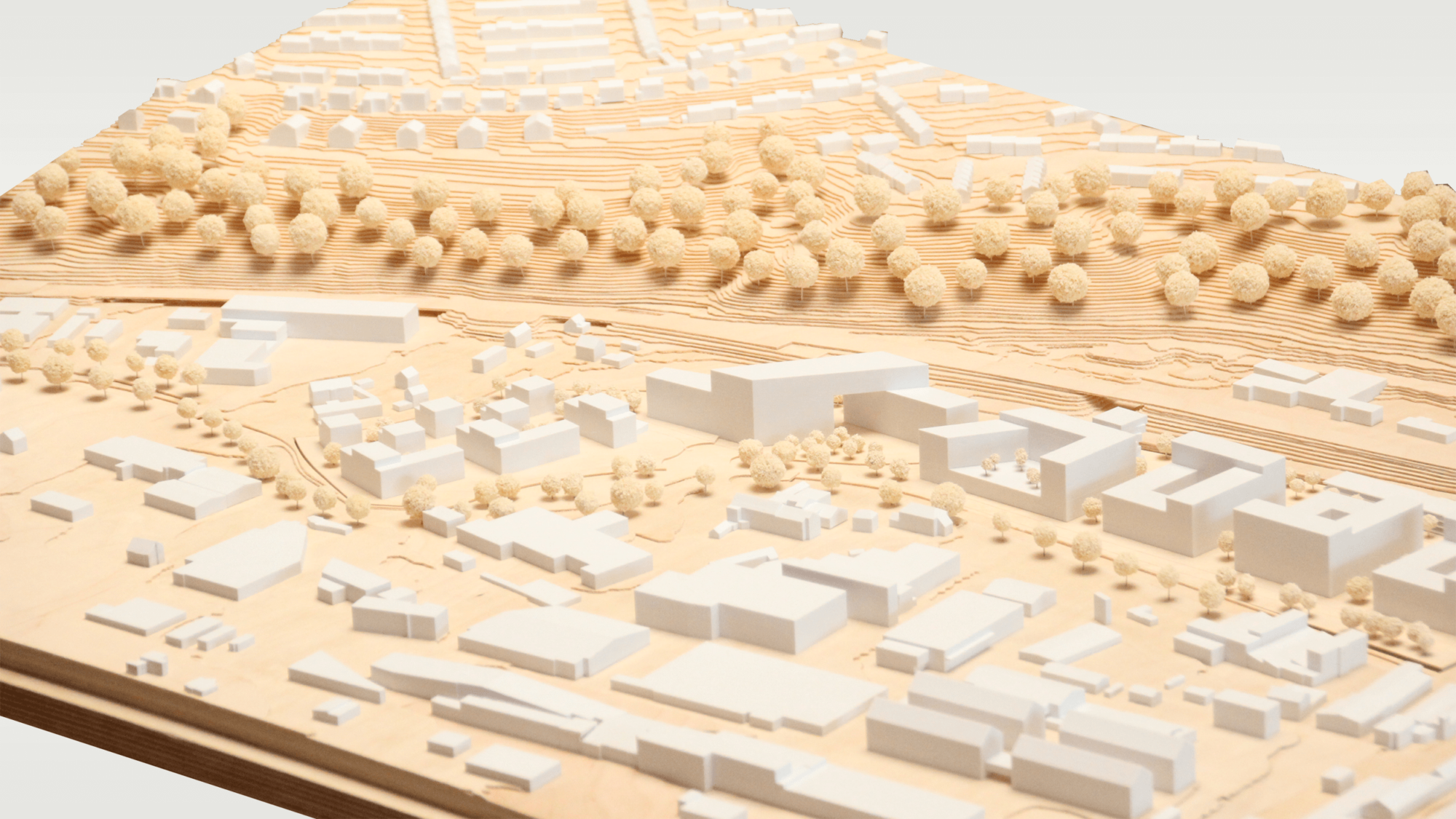

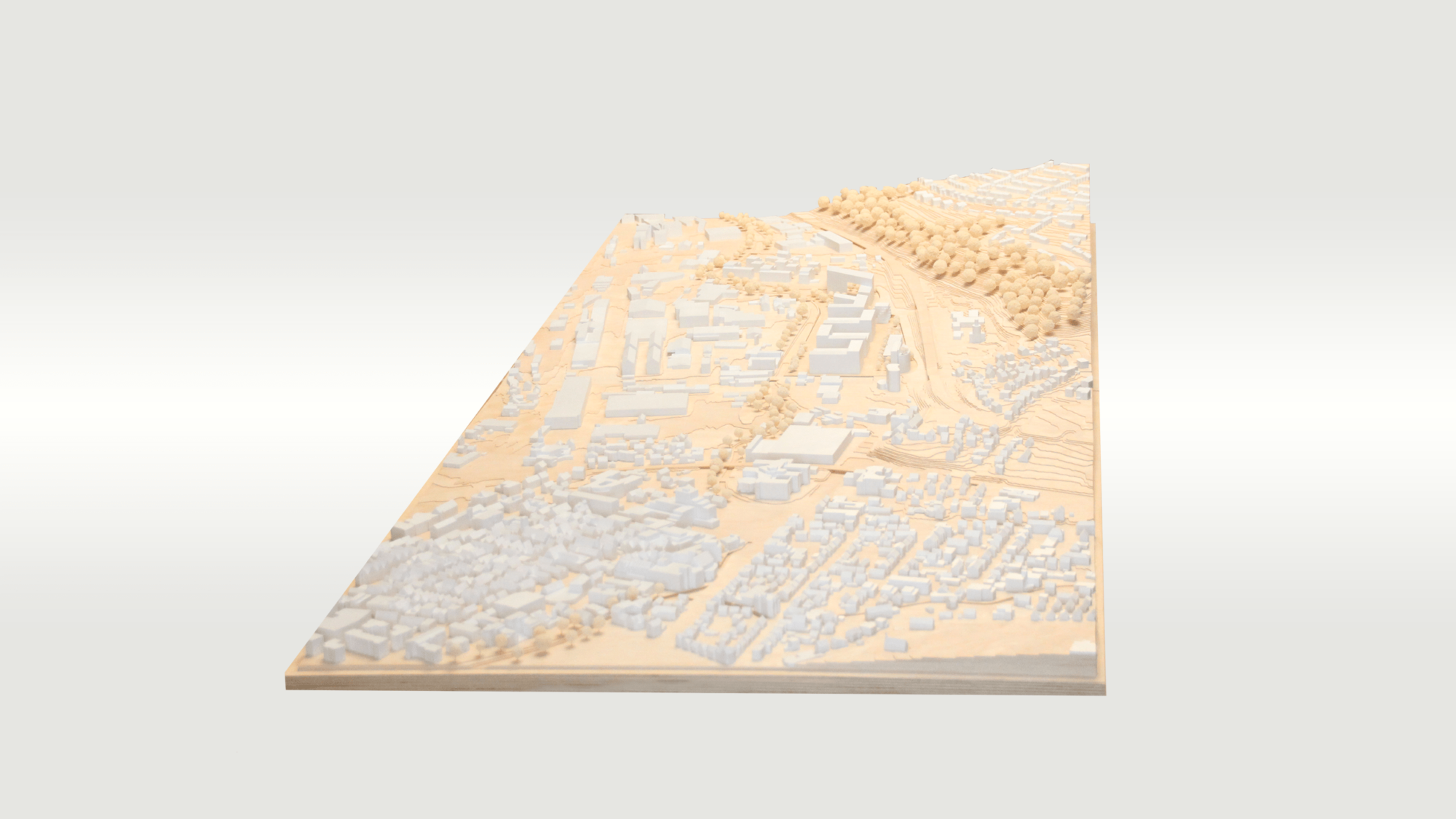

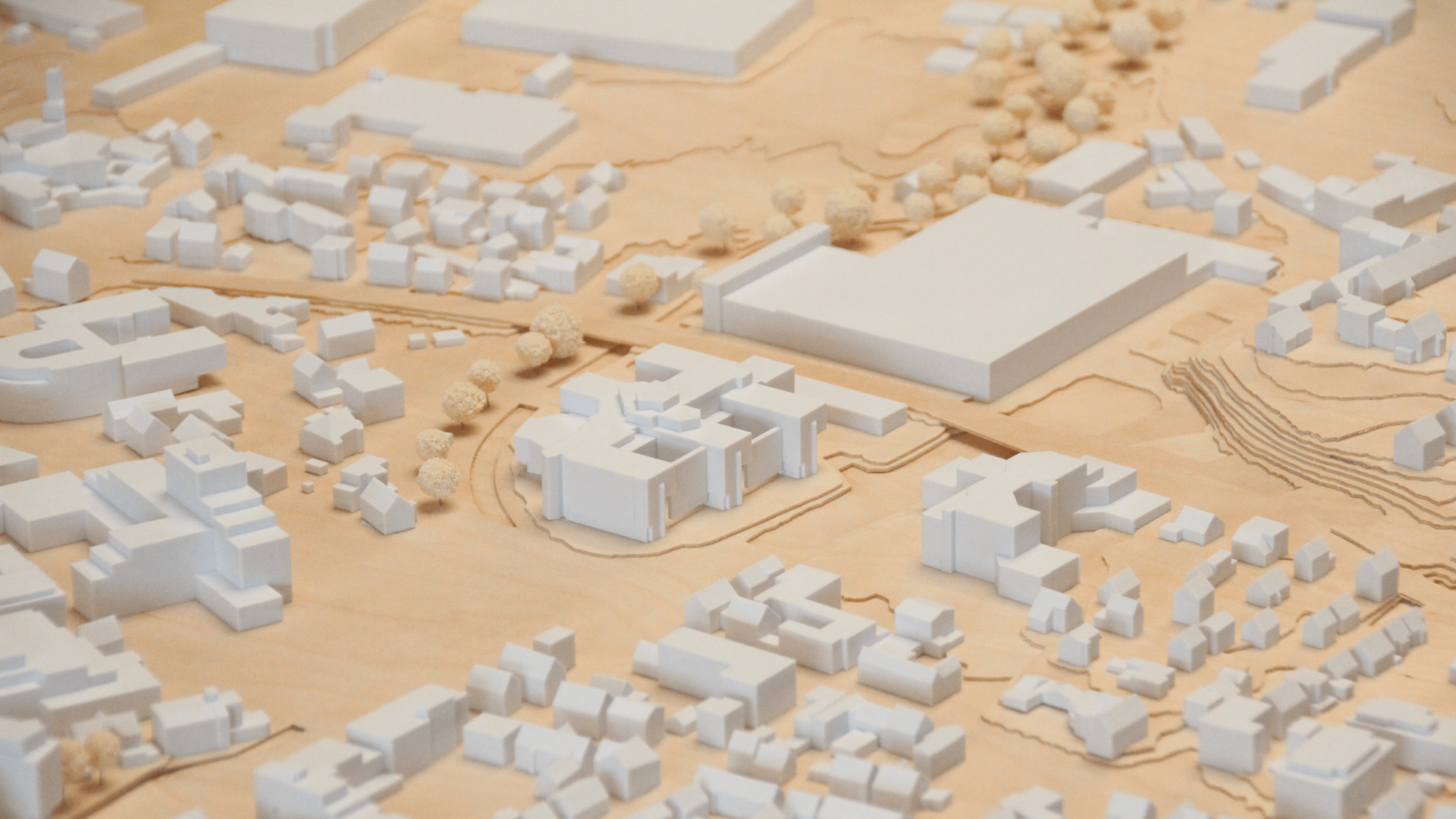

Umgebungsmodell Aalen – Gesamtansichten und Stadtstruktur
Umgebungsmodelle für Stadtentwicklung und Messe
Wir entwickeln Umgebungsmodelle für Stadtentwicklungsprojekte, städtebauliche Verfahren und öffentliche Präsentationen. Ziel ist eine klare, belastbare Darstellung von Topografie, Bebauung und räumlicher Entwicklung – vom großmaßstäblichen Areal bis zum präzisen Städtebaumodell.
Weitere Projekte aus dem Bereich Umgebungsmodelle
FAQ
-
→ Warum eignet sich ein Umgebungsmodell für große Stadtentwicklungsgebiete?
☰ × -
Weil räumliche Zusammenhänge, Topografie und neue Bebauungsstrukturen im Modell schneller erfassbar sind als in Plänen oder Visualisierungen. Das erleichtert Präsentation, Abstimmung und Kommunikation.
-
→ Warum wurde die Topografie aus Holz dargestellt?
☰ × -
Die geschichtete Holztopografie sorgt für eine klare und ruhige Lesbarkeit des Geländes. In Kombination mit der weißen Bebauung entsteht eine prägnante Hierarchie zwischen Landschaft und Stadtstruktur.
-
→ Was war bei diesem Modell besonders anspruchsvoll?
☰ × -
Die Kombination aus großem Bearbeitungsgebiet, rund 1.600 Einzelhäusern und kurzer Produktionszeit stellte hohe Anforderungen an Datenaufbereitung, Fertigung und Leselogik.
