Quick Facts
- Abmessungen 2800 x 1555 mm
- Modelltyp Umgebungsmodell
- Maßstab 1:1000
- Material PLA, PS
- Verfahren 3D-Druck, CNC, Handfinish
- Standort Darmstadt
- Besonderheiten 7500 Gebäude, Projektion Beamer

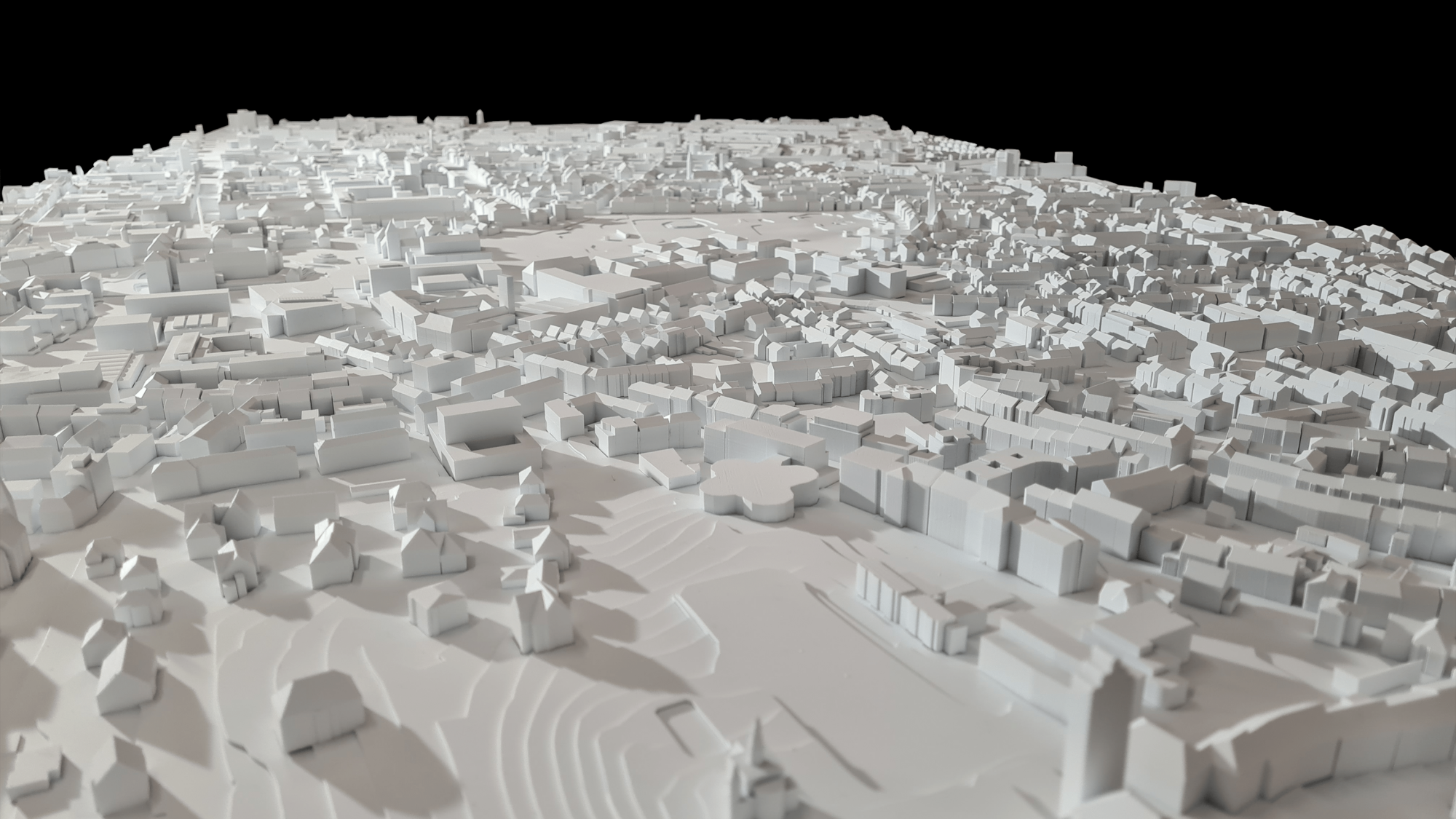

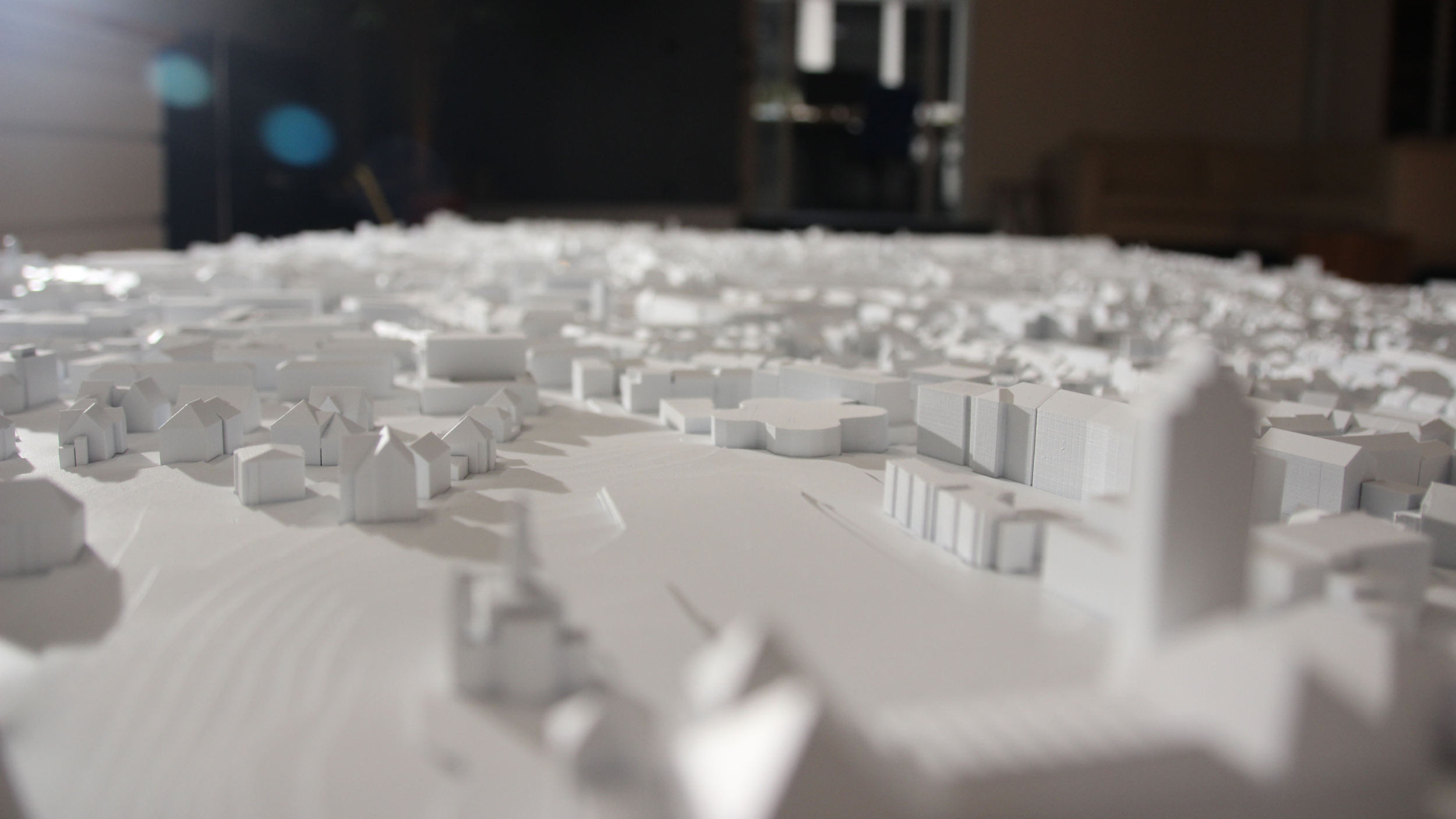

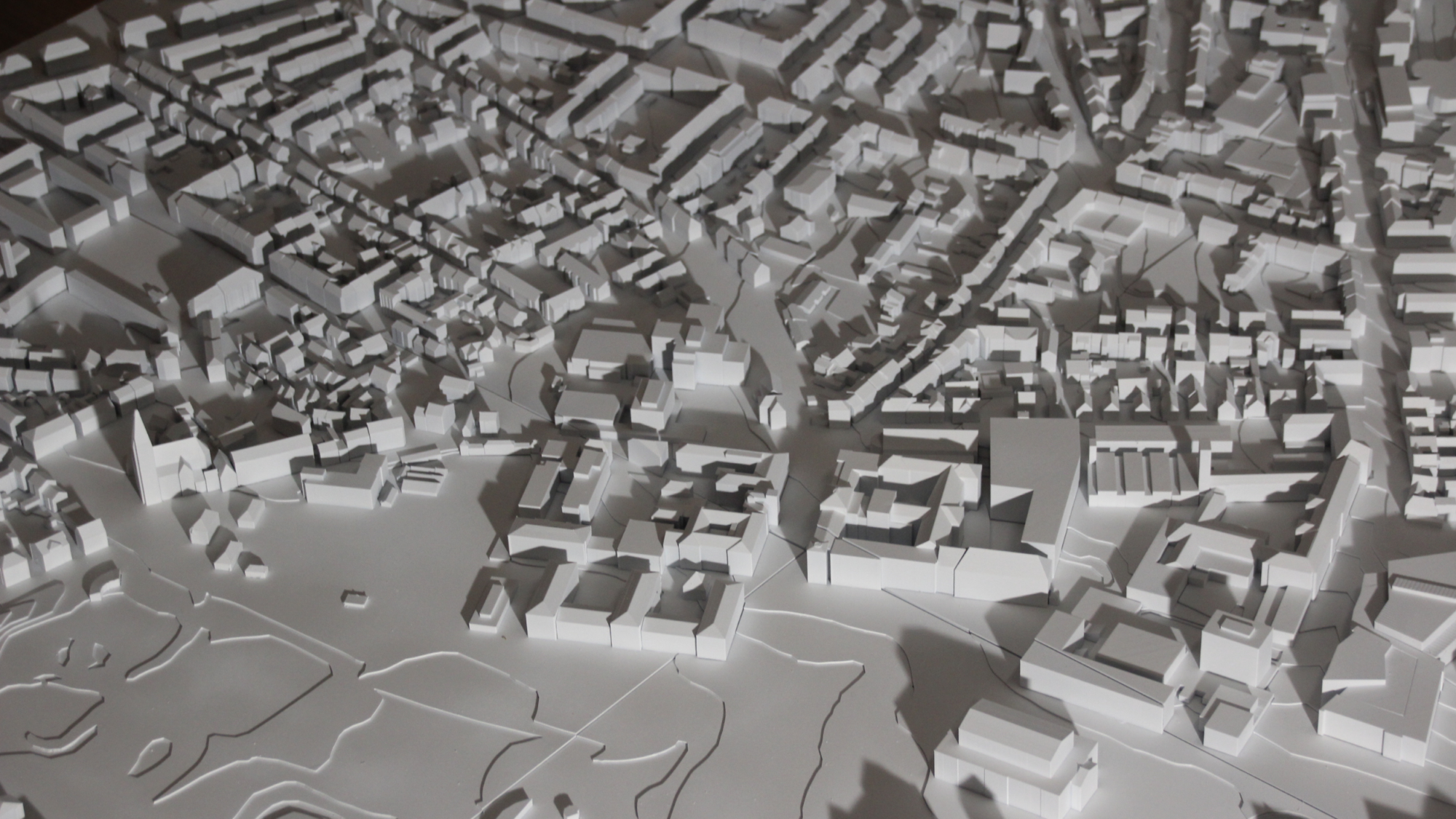

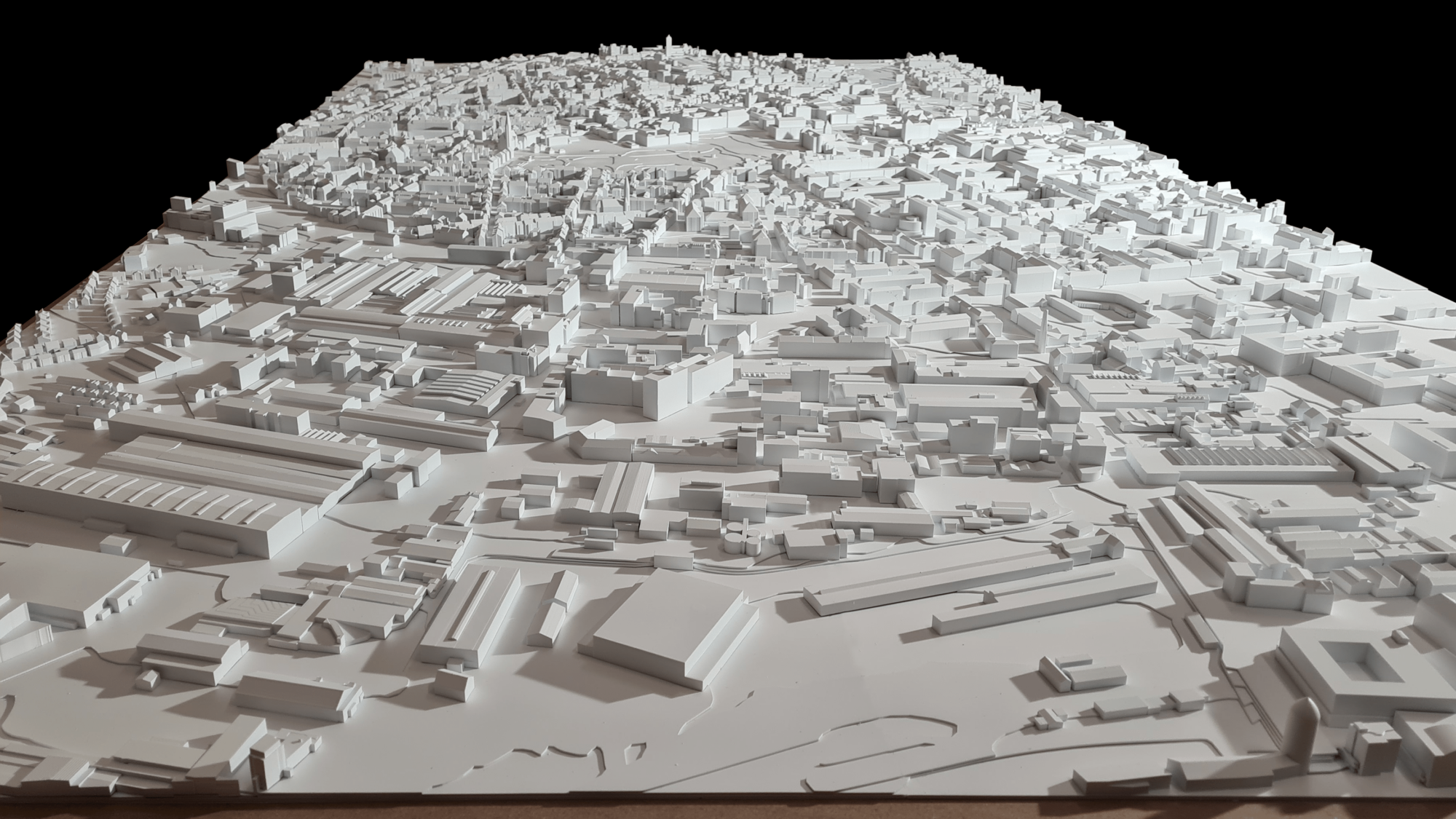

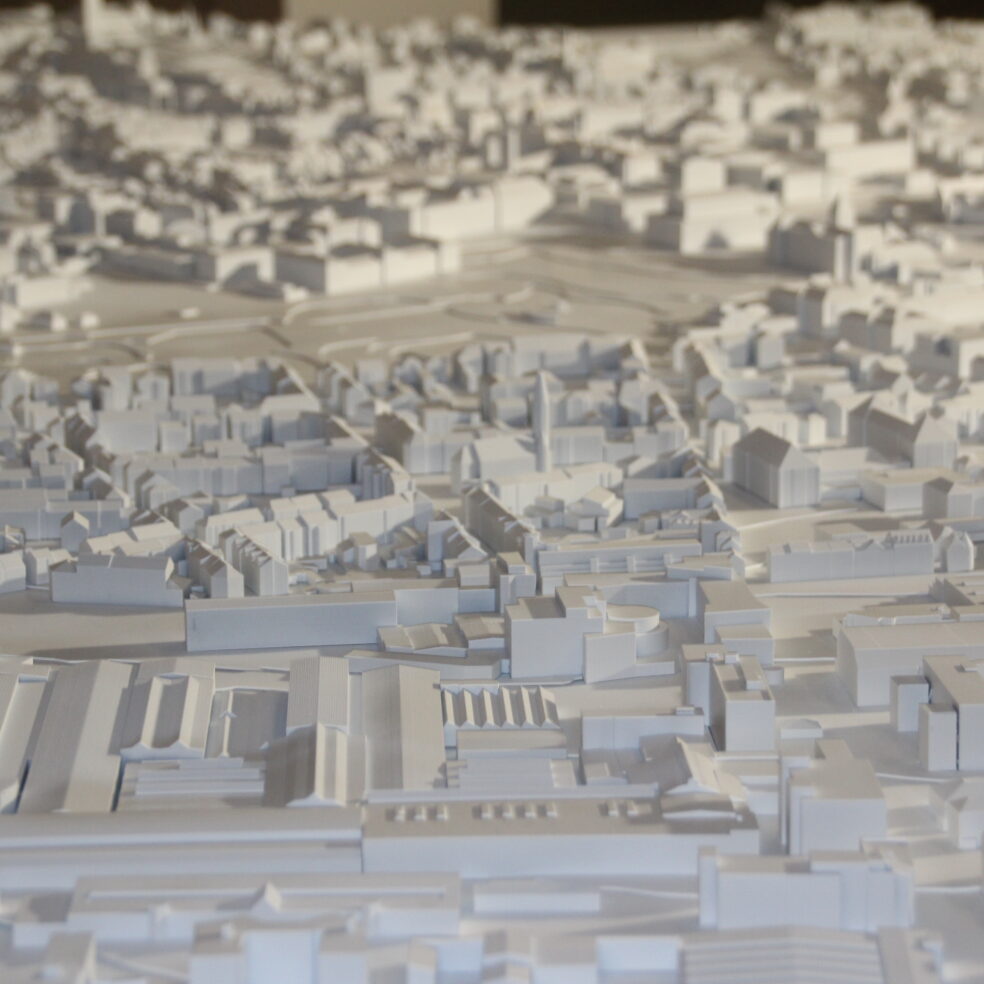

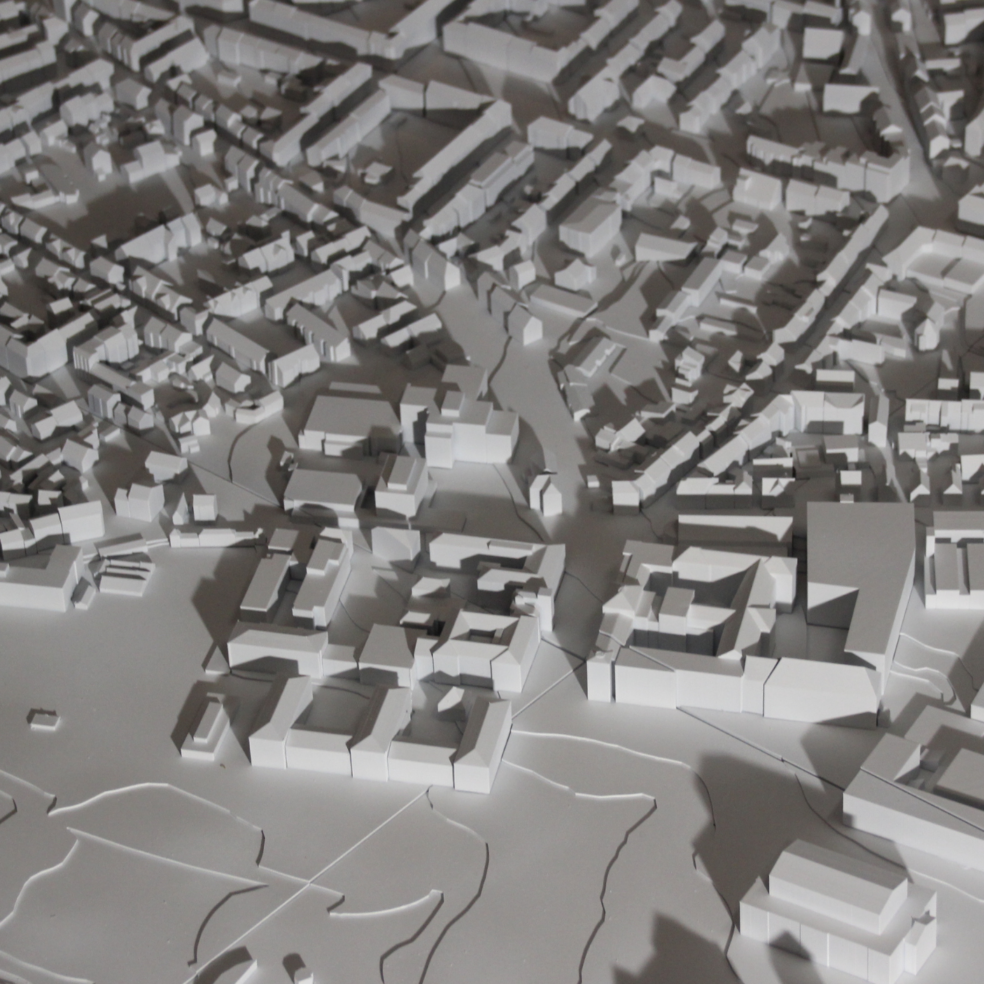

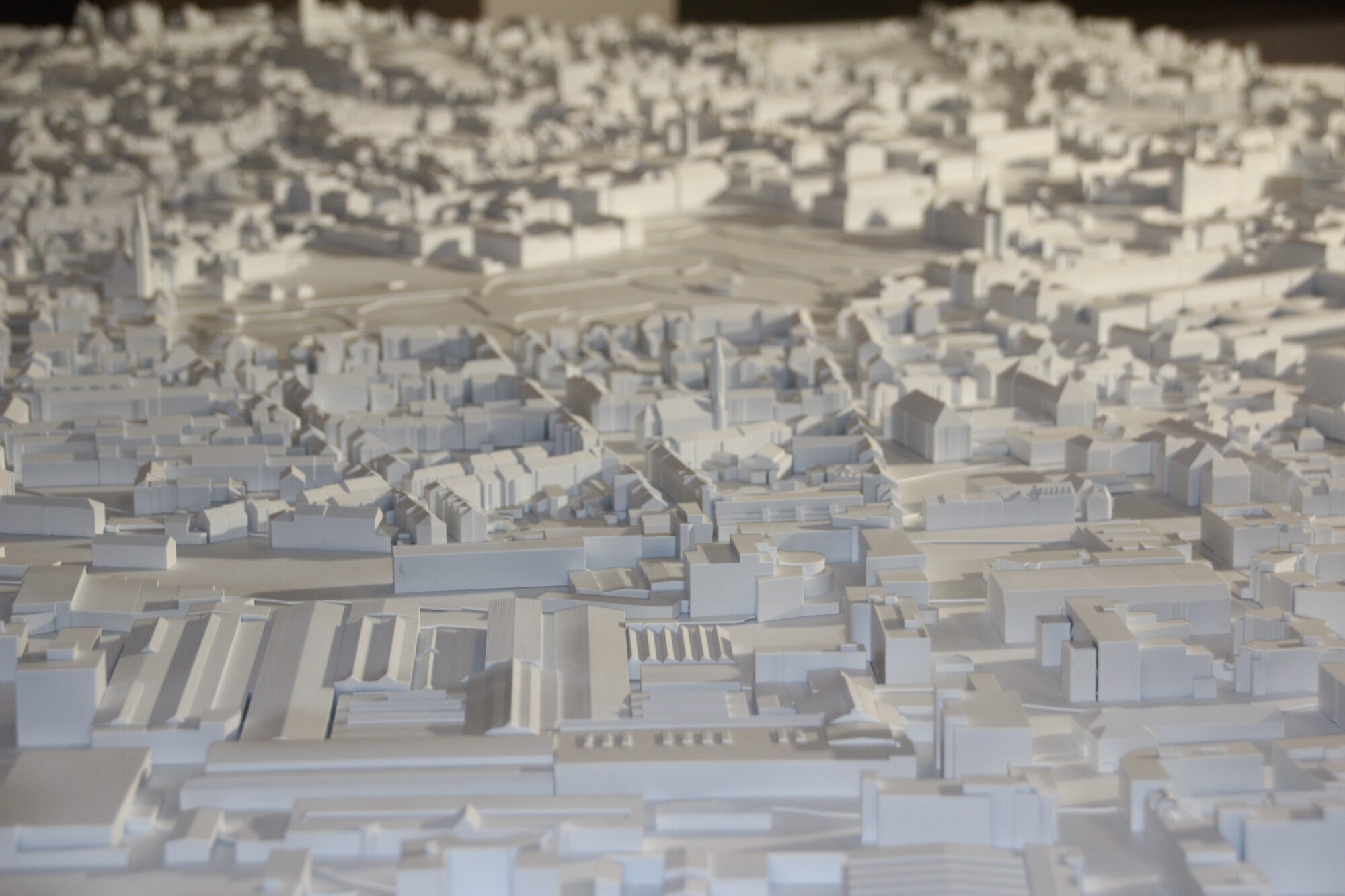

Gesamtansichten und urbane Struktur
Modellansatz und Zielsetzung
Für die TU Darmstadt entstand ein großmaßstäbliches Stadtmodell, das urbane Informationen über Projektion und digitale Überlagerung sichtbar macht.
Das Modell wurde so entwickelt, dass verschiedene Inhalte der Stadt präzise und flexibel dargestellt werden können – für städtebauliche Analysen, Präsentationen sowie den Einsatz in Ausstellung und Vermittlung.
-
→ Anforderungen an das Modell
☰ × -
Das Umgebungsmodell musste eine große städtische Struktur mit hoher Präzision und zugleich ausreichender Robustheit abbilden. Entscheidend war, dass die Geometrie für spätere Projektionen und Informationsüberlagerungen sauber, präzise und detailgetreu hergestellt wird.
-
→ Modellkonzept
☰ × -
Ziel war ein Stadtmodell, das nicht nur als statische Darstellung funktioniert, sondern als Träger für wechselnde Inhalte genutzt werden kann. Dadurch eignet es sich für städtebauliche Analysen, Entwurfsdarstellungen, Simulationen und Präsentationen in Ausstellungskontexten.
-
→ Digitale Aufbereitung und Fertigung
☰ × -
Für die Herstellung musste das digitale Stadtmodell so aufbereitet werden, dass eine fertigungstaugliche Geometrie entsteht. Über ein Grasshopper-Skript wurde das 3D-Modell repariert und für 3D-Druck sowie Fräsarbeiten vorbereitet. Gerade bei einem Modell mit über 7.500 Gebäuden war diese Vorarbeit entscheidend, um Präzision und Herstellbarkeit zusammenzubringen.
-
→ Ergebnis
☰ × -
Entstanden ist ein großformatiges Stadtmodell von Darmstadt im Maßstab 1:1000, das als belastbare Grundlage für Projektion, Analyse und Präsentation dient. Durch die präzise Fertigung lassen sich städtische Informationen klar und verständlich auf dem Modell visualisieren.
Weitere Projekte aus dem Bereich Umgebungsmodelle und Stadtmodelle
FAQ
-
→ Warum eignet sich ein physisches Stadtmodell für Informationsdarstellung?
☰ × -
Weil räumliche Zusammenhänge auf einem physischen Modell schneller erfassbar sind als auf reinen Plänen oder Screens. In Kombination mit Projektion lassen sich Inhalte präzise und verständlich vermitteln.
-
→ Warum war die digitale Modellaufbereitung so wichtig?
☰ × -
Weil ein Stadtmodell mit mehreren tausend Gebäuden nur dann präzise gefertigt werden kann, wenn die Geometrie vorher sauber repariert und für die Produktion vorbereitet wird.
-
→ Für welche Anwendungen kann das Modell genutzt werden?
☰ × -
Das Modell eignet sich für städtebauliche Analysen, Entwurfsvisualisierung, Ausstellungen, Präsentationen und die simulation von Veränderungen im Stadtraum.
