Quick Facts
- Abmessungen 1200 x 900 mm
- Modelltyp Umgebungsmodell
- Maßstab 1:500
- Material PLA, PS, Holz
- Verfahren 3D-Druck, CNC-Cutting, Handfinish
Modellansatz und Zielsetzung
Für die Neuordnung und Bebauung rund um das SSV-Ulm-Stadion im Jahnsportpark haben wir ein Umgebungsmodell im Maßstab 1:500 gefertigt.
Das Modell diente als neutrale Wettbewerbsbasis: sieben Planungsteams konnten ihre Entwürfe in ein identisches Umfeld einsetzen – für eine faire Beurteilung von Volumen, Kanten, Wegebeziehungen und städtebaulicher Wirkung.
-
→ Anforderungen an das Modell
☰ × -
-
Eine vergleichbare, neutrale Modellbasis für den Wettbewerb schaffen: identisches Umfeld für alle Entwürfe.
-
Das Stadionumfeld und die angrenzenden Sportflächen so darstellen, dass Wege, Kanten, Nachbarschaft und Topografie klar lesbar sind.
-
Das Modell transportfähig und robust ausführen (Handling, Aufbau, Wiederaufbau).
-
-
→ Lösung & Modellkonzept
☰ × -
Bei Sportstätten- und Stadionprojekten ist das Umfeld entscheidend: Erschließung, Freiflächen und Nachbarschaft bestimmen, ob ein Entwurf städtebaulich funktioniert. Deshalb wurde das Umfeld als ruhige, neutrale Masse umgesetzt – ohne Material- oder Farbigkeit, die einen Entwurf „interpretieren“ würde. Der eigentliche Entwurfsbereich bleibt als klar definierte Zone für die Wettbewerbsbeiträge nutzbar.
-
→ Umsetzung in 4 Schritten
☰ × -
-
Datencheck & Modellgrenze: Ausschnitt festlegen, Höhenbezug prüfen, Wettbewerbs-Einsetzbereich definieren.
-
Topografie als Schichtmodell: Höhenschichten fräsen und zu einem präzisen Geländemodell zusammenfügen.
-
Gebäude & Umfeld: Umgebungsbebauung und relevante Strukturen im 3D-Druck aufbauen.
-
Montage & Logistik: Modell in einer Transportbox sicher übergeben.
-
-
→ Ergebnis
☰ × -
Ein Umgebungsmodell 1:500 (1200 × 900 mm) als Wettbewerbsgrundlage für die Planung im Jahnsportpark: sieben Teams konnten ihre Entwürfe in identischer Umgebung präsentieren. Durch die Bauweise und die Transportbox ist das Modell für Jurysitzungen und Folgetermine robust handhabbar.

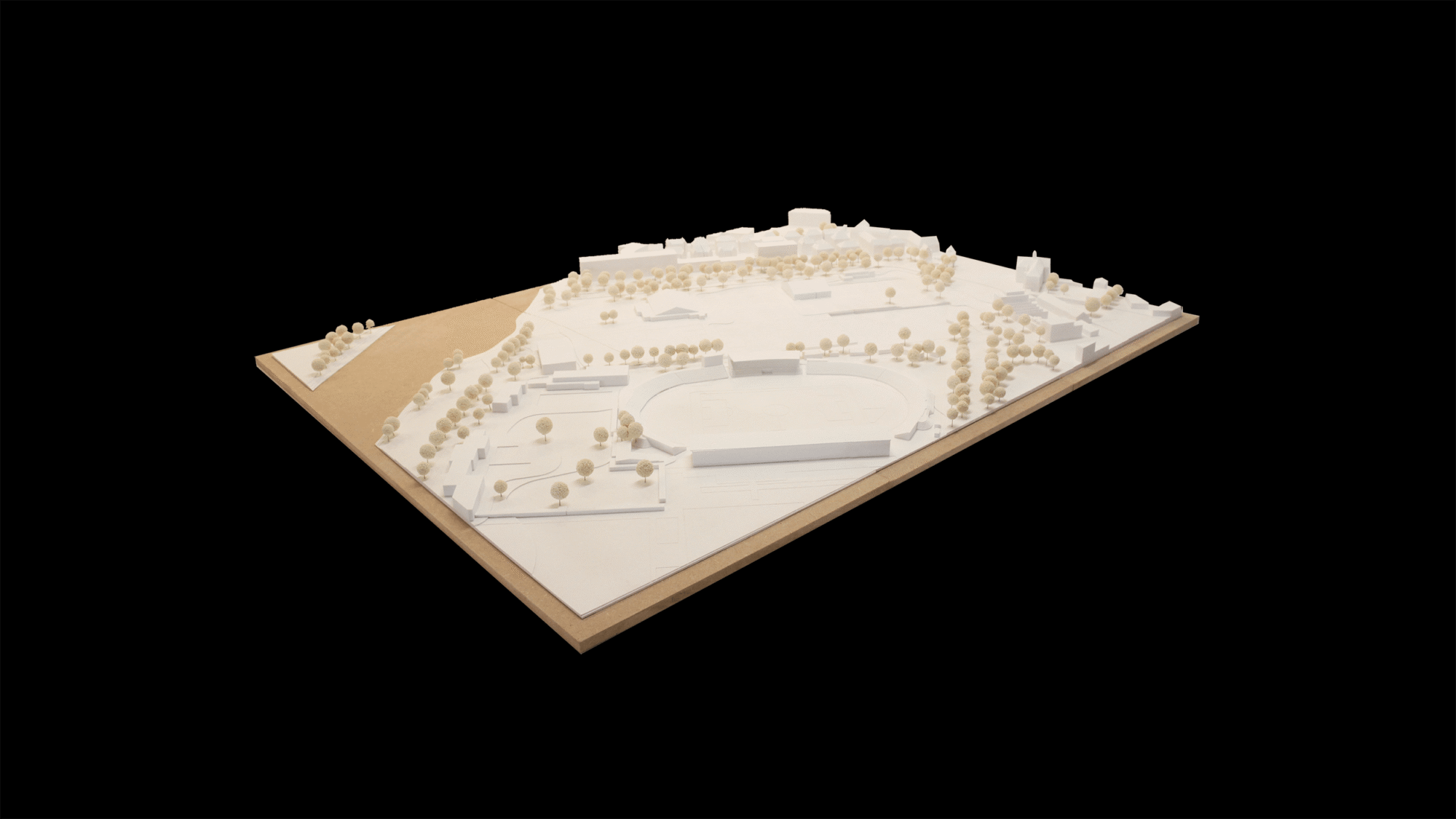

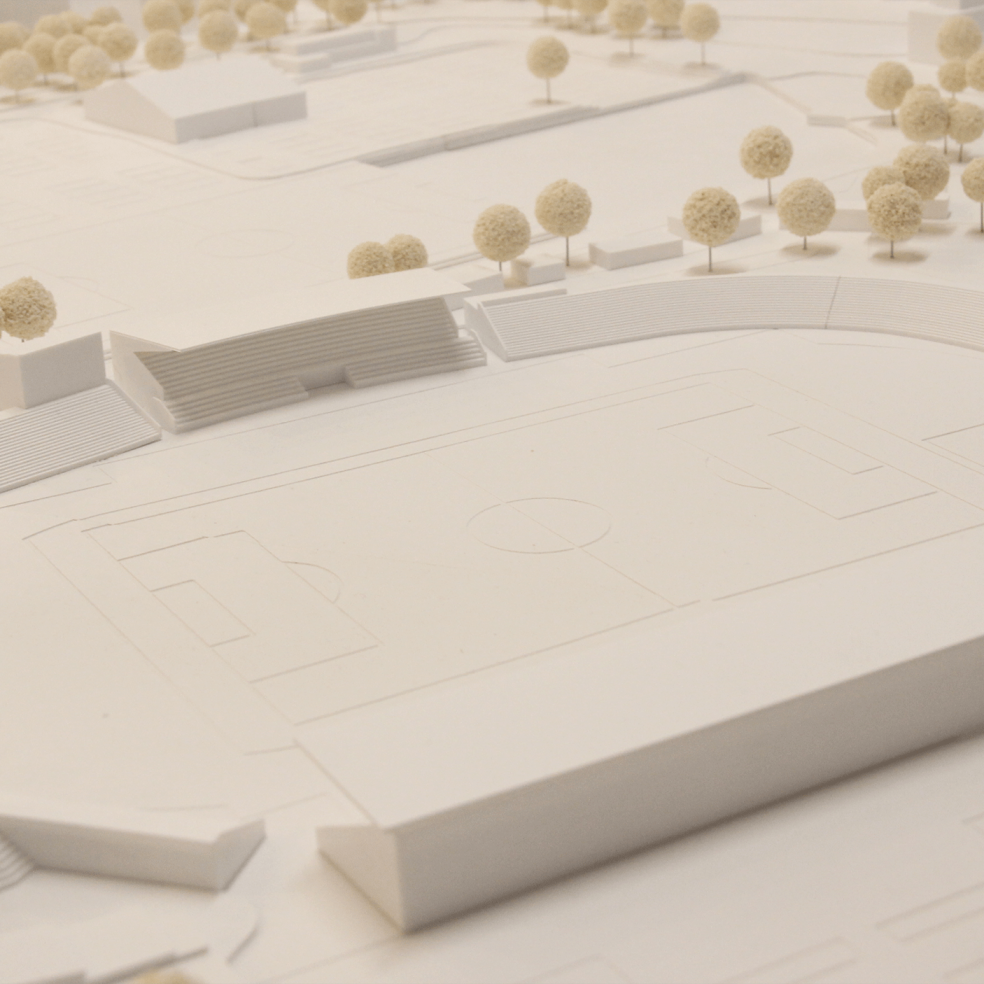

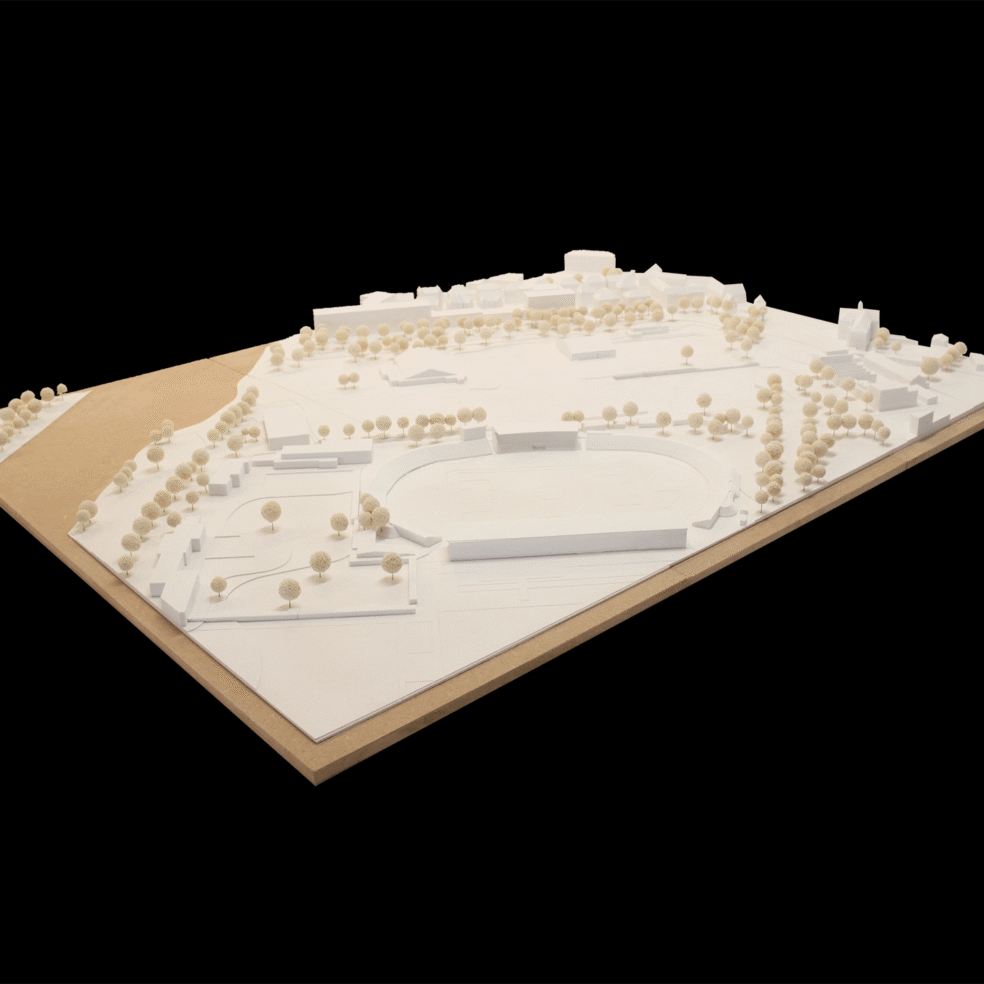

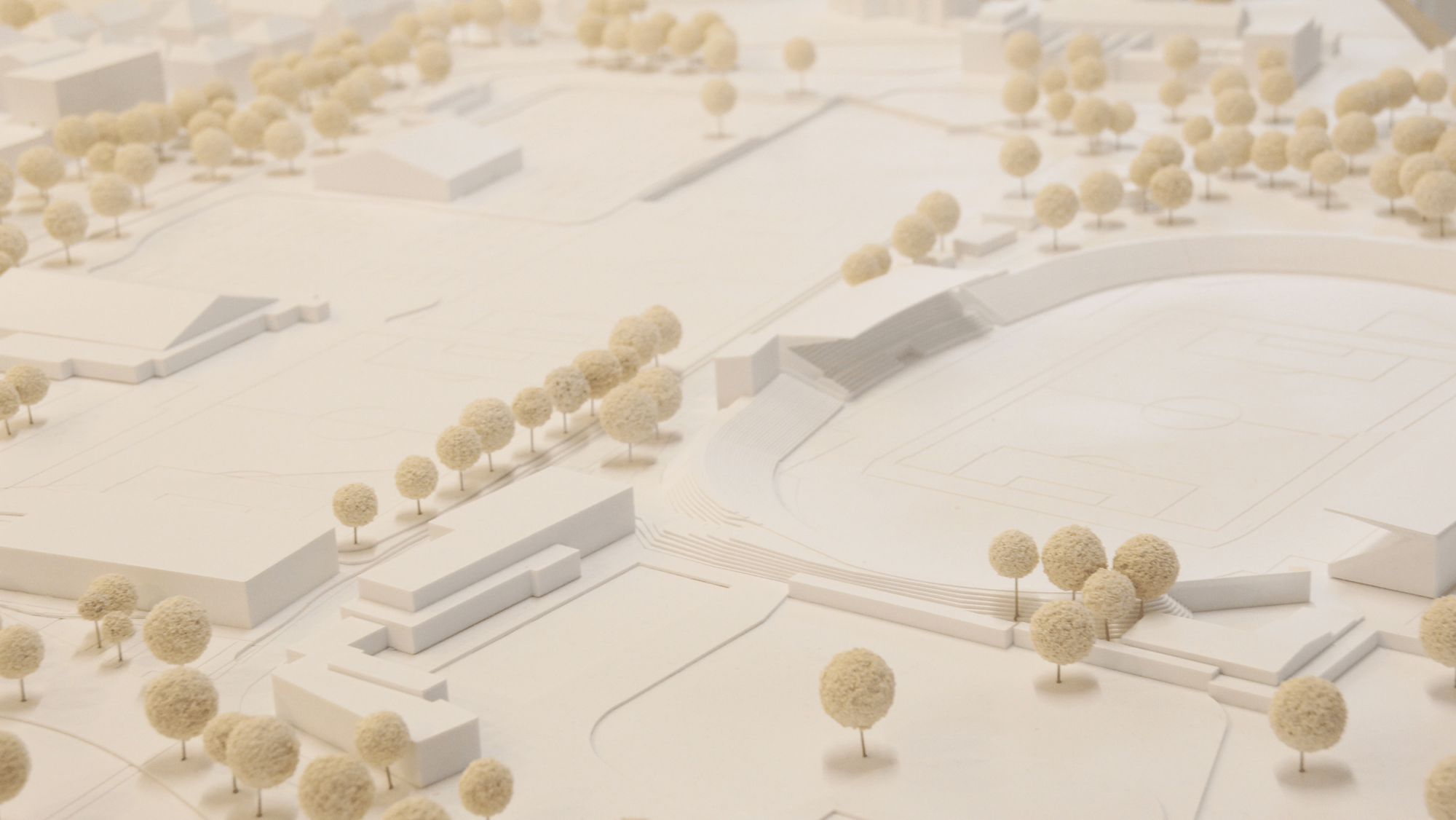

Umgebungsmodell Ulm – Gesamtansichten und Wettbewerbsumfeld
Planen Sie ein Stadion- oder Sportstättenprojekt und benötigen eine neutrale Modellbasis für Wettbewerb und Beurteilung?
Wir fertigen Umgebungs- und Stadionmodelle als robuste Entscheidungsgrundlage – mit klarer Maßstabslogik, sauberem Höhenbezug und definierter Einsetzzone für Entwürfe. Über Datencheck, Preview und Look-Freigabe entsteht eine vergleichbare Basis für Jury, Stadt und Projektbeteiligte.
Weitere Umgebungsmodelle für Sport- und Stadtraumplanung
FAQ
-
→ Warum braucht ein Stadionprojekt im Wettbewerb ein Umgebungsmodell?
☰ × -
Weil Erschließung, Freiflächen, Nachbarschaft und Topografie entscheidend dafür sind, wie ein Entwurf städtebaulich funktioniert. Das Modell macht diese Zusammenhänge direkt vergleichbar.
-
→ Warum wurde das Modell mit Einsetzzone gebaut?
☰ × -
Damit mehrere Planungsteams ihre Entwürfe in derselben Umgebung präsentieren können. So bleibt die Beurteilung fair und nachvollziehbar.
-
→ Warum ist die Topografie bei Sportstättenprojekten so wichtig?
☰ × -
Weil Wegeführung, Blickbeziehungen, Zugänge und Freiflächen stark vom Gelände abhängen. Das Modell macht diese räumlichen Zusammenhänge schnell verständlich.
